Lesezeit: 3 Minuten

Lassen sich die Gabelzinken eines Hubwagens nicht senken, sollten Sie zunächst überprüfen, ob sich Luft in der Hydraulik befindet. Wenn Sie die Funktionsstörung auch durch ein Entlüften des Geräts beseitigen können, sollten Sie das Senkventil überprüfen. Ist es korrekt eingestellt? Falls nicht, kann dies der Grund dafür sein, dass der Hubwagen nicht richtig funktioniert. Ein Besuch in der Fachwerkstatt ist nicht sofort notwendig, denn wie einige andere Reparaturen am Hubwagen können Sie auch die Einstellungen am Senkventil selbst vornehmen. In unserem Ratgeber erfahren Sie, welches Werkzeug Sie dafür brauchen, worauf Sie achten müssen und wie genau Sie vorgehen.

Das Senkventil am Hubwagen einstellen: So gehen Sie vor

Lassen sich die Gabelzinken des Hubwagens nicht mehr senken oder ist ein Pumpen nicht mehr möglich, ist häufig ein falsch eingestelltes Senkventil für die Funktionsstörung verantwortlich. Die folgenden Schritte erklären, wie Sie das Senkventil am Hubwagen richtig einstellen.

  1. Das richtige Zubehör

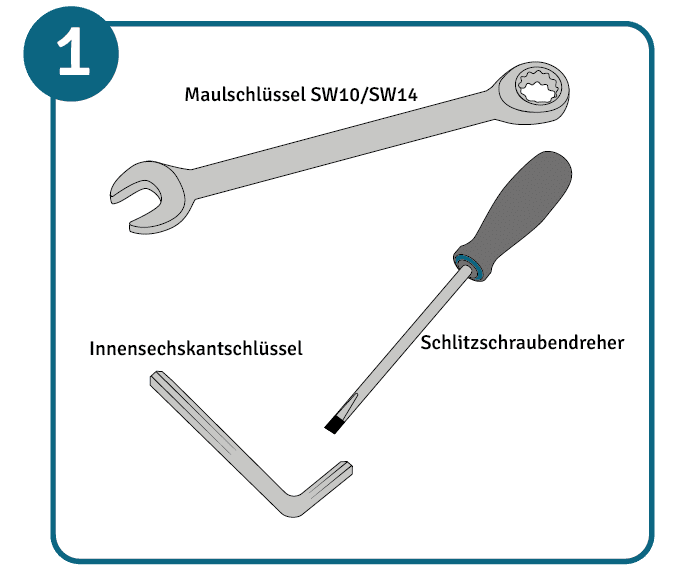

    Zubehör, das zum Einstellen des Senkventils benötigt wirdUm das Ventil richtig einzustellen, benötigen Sie einen Maulschlüssel SW14 / SW10 und einen Schraubendreher: Schlitzschraubendreher oder 4er Innensechskant.

  2. Deichsel einstellen

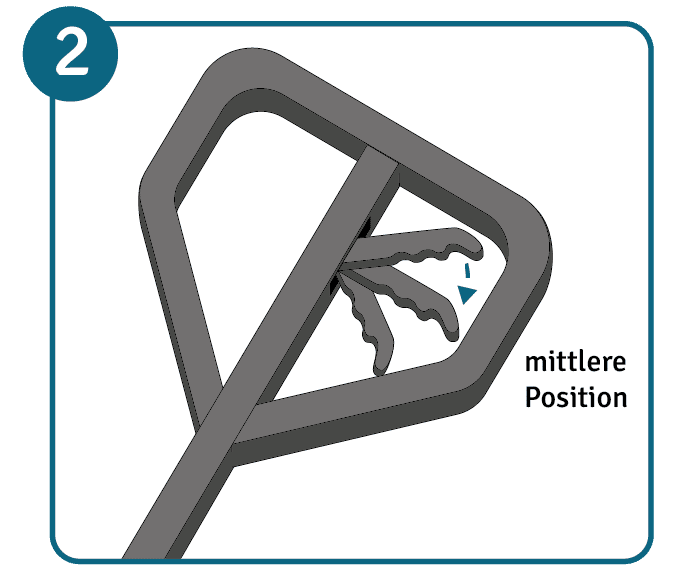

    Hubwagen Deichsel einstellen (Hebel auf mittlere Position)Stellen Sie den Deichselablasshebel in Mittelstellung ein. Hierfür bringen Sie den Bediengriff in die mittlere Position.

  3. Einstellschraube lösen

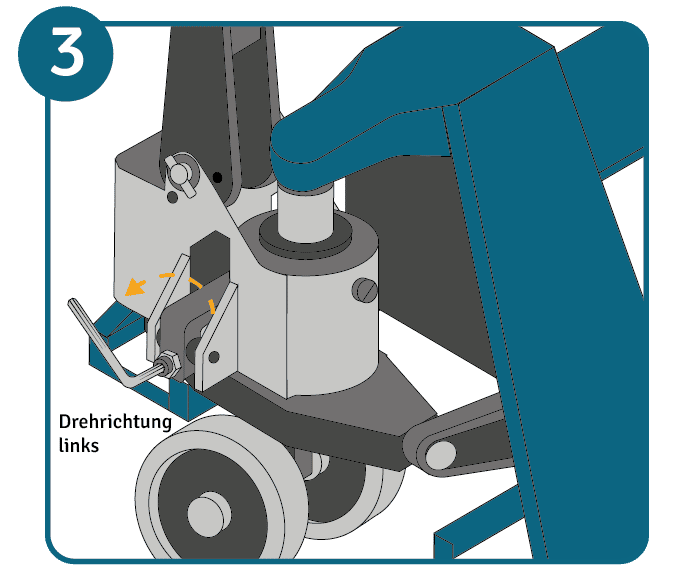

    Hubwagen Einstellschraube lösenLösen Sie zunächst mit dem Maulschlüssel die Kontermutter der Einstellschraube am Senkventil. Drehen Sie dann mit dem Schlitzschraubendreher oder Innensechskantschlüssel die Einstellschraube etwas heraus, die Drehrichtung ist links. Der Hubwagen hebt jetzt in Mittelstellung.

  4. Einstellschraube korrigieren

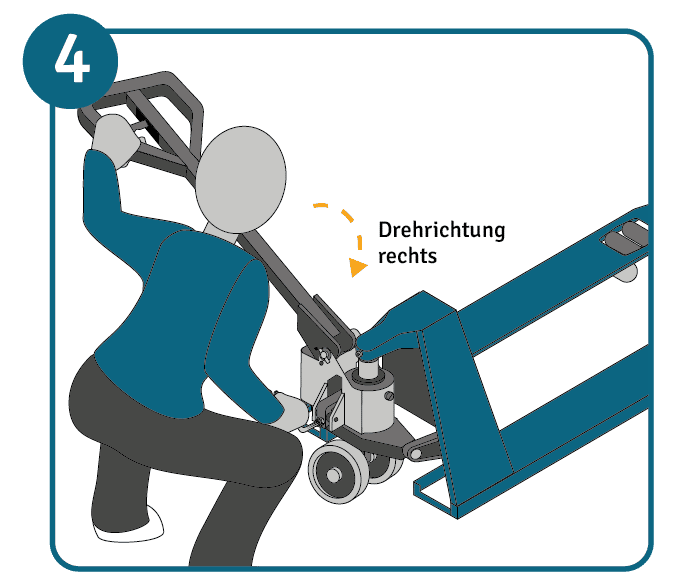

    Hubwagen Einstellschraube korrigierenBelasten Sie die Deichsel mit dem Gewicht Ihrer linken Hand, sofern Sie rechtshändig sind. Das Gerät hebt. Lassen Sie Ihre linke Hand auf der Deichsel und drehen Sie mit der rechten Hand gleichzeitig die Einstellschraube gefühlvoll ein, bis der Druckpunkt spürbar in Ihrer auf der Deichsel liegenden Hand nachgibt. Verwenden Sie hierzu den Innensechskantschlüssel oder Schlitzschraubendreher.

  5. Schraube festdrehen

    Hubwagen Einstellschraube festziehenSobald der Druckpunkt nachgegeben hat, drehen Sie die Schraube eine weitere Viertelumdrehung ein. Die Drehrichtung ist rechts, die Funktion der Mittelstellung ist nun wieder gegeben. Befestigen Sie dann die Kontermutter.

  6. Funktionen prüfen

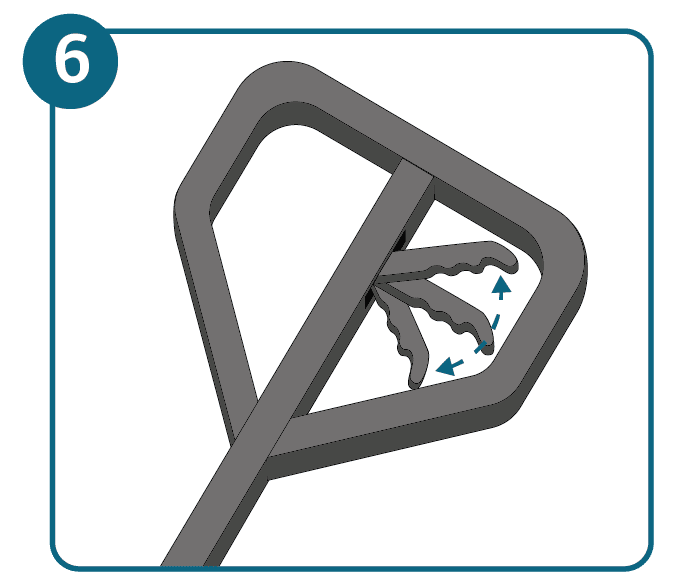

    Hubwagen Funktion prüfenNachdem Sie das Senkventil am Hubwagen eingestellt haben, überprüfen Sie folgende Funktionen: Heben, Neutral und Senken. Besteht die Funktionsstörung nach wie vor und die Gabelzinken lassen sich nicht bewegen, suchen Sie eine Fachwerkstatt auf.

FAQ zur Einstellung des Senkventils

Wann sollte man überprüfen, ob das Senkventil richtig eingestellt ist?

Wenn eine Funktionsstörung vorliegt, die Gabelzinken sich nicht heben oder senken lassen und Sie die Funktion nicht wiederherstellen können, indem Sie den Hubwagen entlüften, sollten Sie das Senkventil überprüfen.

Welches Werkzeug wird benötigt, um das Senkventil einzustellen?

Um alle Einstellungen vorzunehmen, benötigen Sie einen Maulschlüssel SW14 und einen Schraubendreher (Schlitzschraubendreher oder 4er Innensechskant).

Was ist zu tun, wenn sich die Gabelzinken auch nach dem Einstellen des Senkventils nicht bewegen lassen?

Besteht die Funktionsstörung weiterhin, sollten Sie eine Fachwerkstatt aufsuchen.
