Hebezeuge

Hebezeuge verringern den Kraftaufwand beim Heben schwerer Lasten, sodass Bauteile, Motorblöcke oder Transportbehälter kraftsparend und einfach bewegt werden können. Unser Kaufratgeber informiert Sie über unser Sortiment und unterstützt Sie bei der Auswahl des passenden Hebezeugs.

1. Was sind Hebezeuge und wo kommen sie zum Einsatz?

Hebezeuge sind Hilfs- bzw. Arbeitsmittel für die horizontale und vertikale Förderung von tonnenschweren Maschinen, Bauteilen und anderen Lasten. Im Gegensatz zum Gütertransport mit Hochhubwagen oder Rollenbahnen heben, halten oder senken sie Lasten mit- oder freischwebend.

Daher werden Hebezeuge häufig mit einem Kran oder Deckenträgern eingesetzt. Je nach Branche und Lastart können mit den Hebemitteln Motorblöcke, Bauteile, Boote oder Transportbehälter kraftsparend angehoben werden. Somit finden Hebezeuge eine breite Anwendung in der industriellen Fertigung, auf Baustellen und in Werkstätten sowie im Lager oder im Bootsbau.

Das Wichtigste zu Hebezeugen im Überblick:

• Die Hebemittel heben, halten oder senken Lasten mit mehreren Tonnen Lastgewicht.
• Dazu werden die Hebezeuge an einen Kran angehängt oder wahlweise mit einer Laufkatze am Kranausleger oder an Deckenträgern bewegt: In diesem Fall spricht man von mobilen Hebezeugen.
• Ein Hebezeug kann je nach Ausführung elektrisch oder manuell bedient werden.
• Hebezeuge-Arten sind unter anderem Kettenzüge, Seilwinden und Lastaufnahmemittel.
• Hebezeuge unterliegen einer jährlichen Prüfpflicht nach § 26 DGUV 52/53 und § 14 BetrSichV.

In unserem Sortiment finden Sie die Hebemittel von renommierten Markenherstellern wie z. B. Hebezeuge von PLANETA, Dolezych, Yale®, ABUS und weiteren.

2. Unsere Hebezeuge-Arten in der Übersicht

Lastaufnahmemittel

Kettenzüge

Seilwinden

Gewichtsausgleicher

Hydraulikheber

Stahlwinden

Hebezeug-Zubehör

3. Die richtigen Hebezeuge auswählen: So gehen Sie vor

Hebezeuge sind in vielfältigen Ausführungen und Hebezeuge-Arten erhältlich. Der folgende Fragenkatalog kann Ihren Bedarf an die Hebemittel bestimmen und eine erste Orientierung für die Auswahl bieten:

• Tragfähigkeit: Wie schwer ist die zu hebende Last und wo liegt ihr Schwerpunkt?
• Transportstrecke: Wie weit und hoch bzw. muss die Last angehoben und abgesenkt werden?
• Transportrichtung: In welche Richtungen ist der Lastentransport nötig (horizontal, vertikal oder beides)? Können die Hebezeuge dazu direkt über der Last angebracht werden oder sind Umlenkungen nötig?
• Einsatzflexibilität: Soll das Hebezeug stationär installiert werden oder ist eine mobile Lösung nötig?
• Antrieb: Wie effizient und leistungsfähig soll der Antrieb sein? Zur Auswahl stehen je nach Hebezeug-Typ ein manueller, elektrischer, hydraulischer oder pneumatischer Antrieb.
• Einsatzort: Müssen bei der Auswahl bestimmte Umgebungsanforderungen berücksichtigt werden wie Staub, Feuchtigkeit oder extreme Temperaturen?
• Sicherheit: Erfordert die geplante Anwendung der Hebezeuge bestimmte Sicherheitsausstattungen wie etwa ein Überlastschutz oder eine Not-Halt-Funktion?

4. Lastaufnahmemittel als Kranzubehör für Hebezeuge

Unsere Auswahl an Lastaufnahmemitteln bietet Ihnen vielfältige Hebemittel für das Heben von Lasten mit Anschlagpunkten an Kranen und Deckenträgern:

Lastaufnahmemittel	Details	Auswahlkriterien

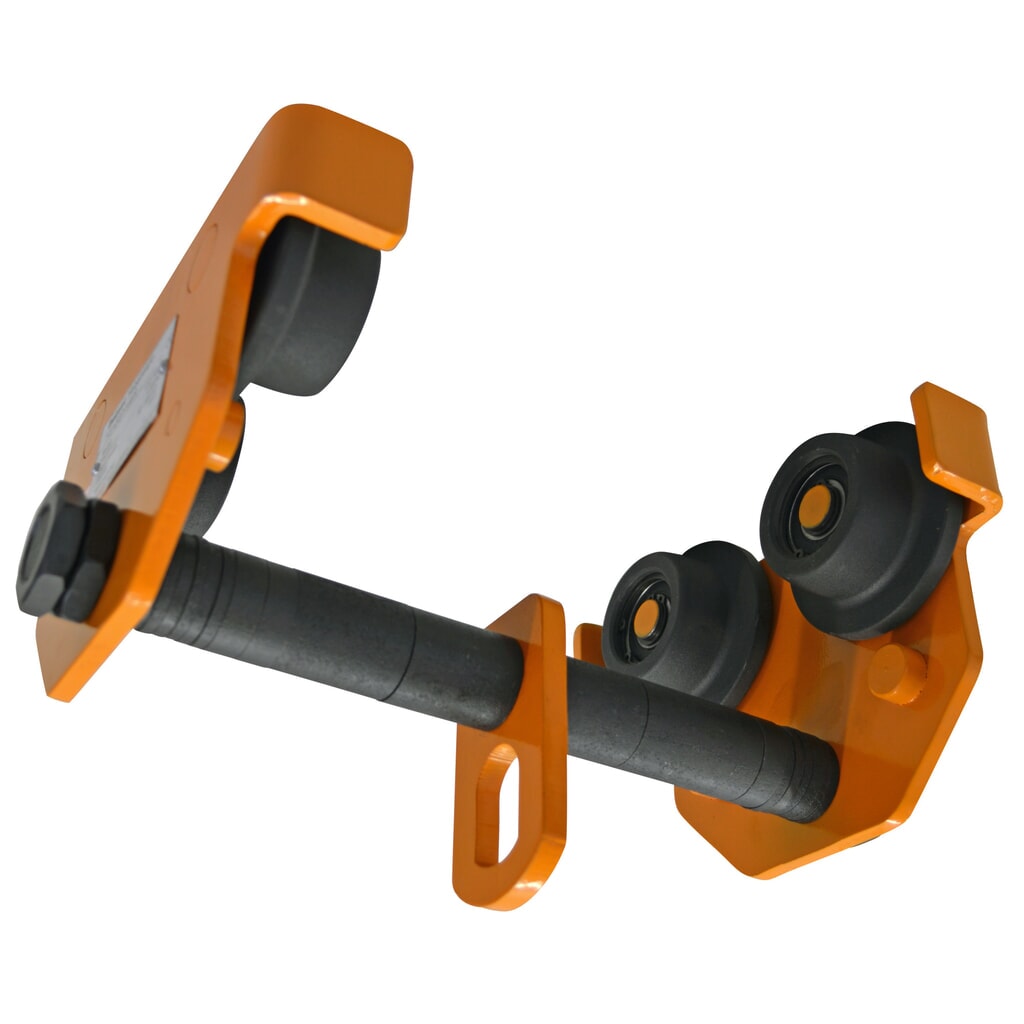

Laufkatzen	Die Anbauten machen Kettenzüge mobil, indem Sie das Verfahren des Hebezeugs an einem Träger ermöglichen. So können Lasten nicht nur vertikal, sondern auch horizontal im Raum bewegt werden. Wir führen die Krankatzen als Einschienenkatzen für Einschienenträger, als Haspellaufkatzen, die über eine Bedienkette und ein Haspelfahrwerk bewegt werden können, sowie als praktische Kombi-Laufkatzen.	Typ (Einschienenkatze, Haspelkatze oder Kombikatze) Tragfähigkeit Flanschbreite des Hebezeugs muss zum Unterflansch des Auslegers passen
Trageklemmen	Trägerklemmen werden an Stahl- oder Deckenträgern temporär durch Festschrauben angebracht und dienen so als Anschlagpunkt für Hebezeuge. Dazu ist die Trägerklemme mit einer Öse ausgestattet, die das Einhängen von Haken mit Anschlagmitteln erlaubt. Sie sind als rollbare oder stationäre Ausführungen erhältlich.	Typ (rollbar oder stationär) Tragfähigkeit

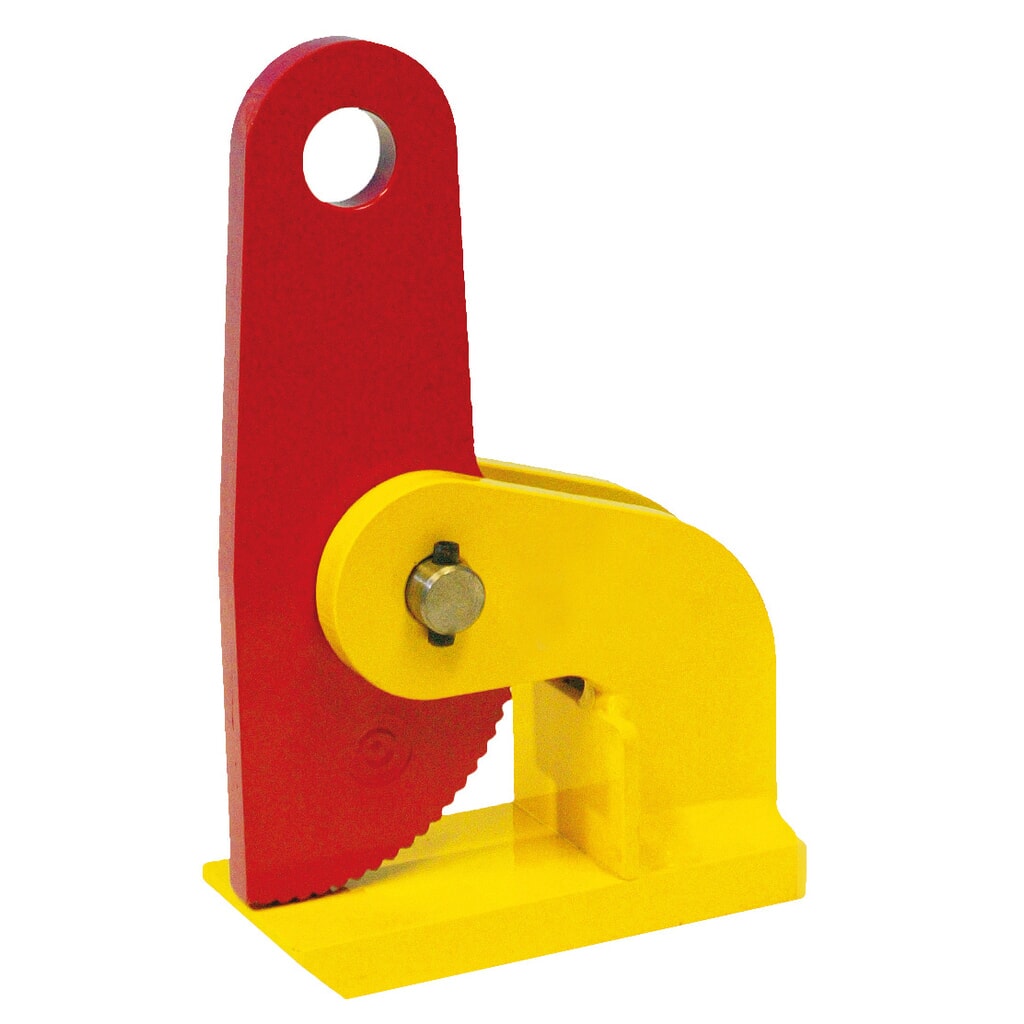

Hebeklemmen	Mit den Hebeklemmen heben, transportieren und wenden Sie verschiedene Lasten horizontal oder vertikal per Kran, die keine eigenen Anschlagpunkte mitbringen. Dazu gehören u. a. Fässer, Bleche, Stahlplatten, Rohre und andere Lasten mit Rundprofilen. Für den Transport wird das Ladegut entweder fest zwischen den Klemmbacken der Hebeklemmen fixiert oder unterfasst.	Greifform

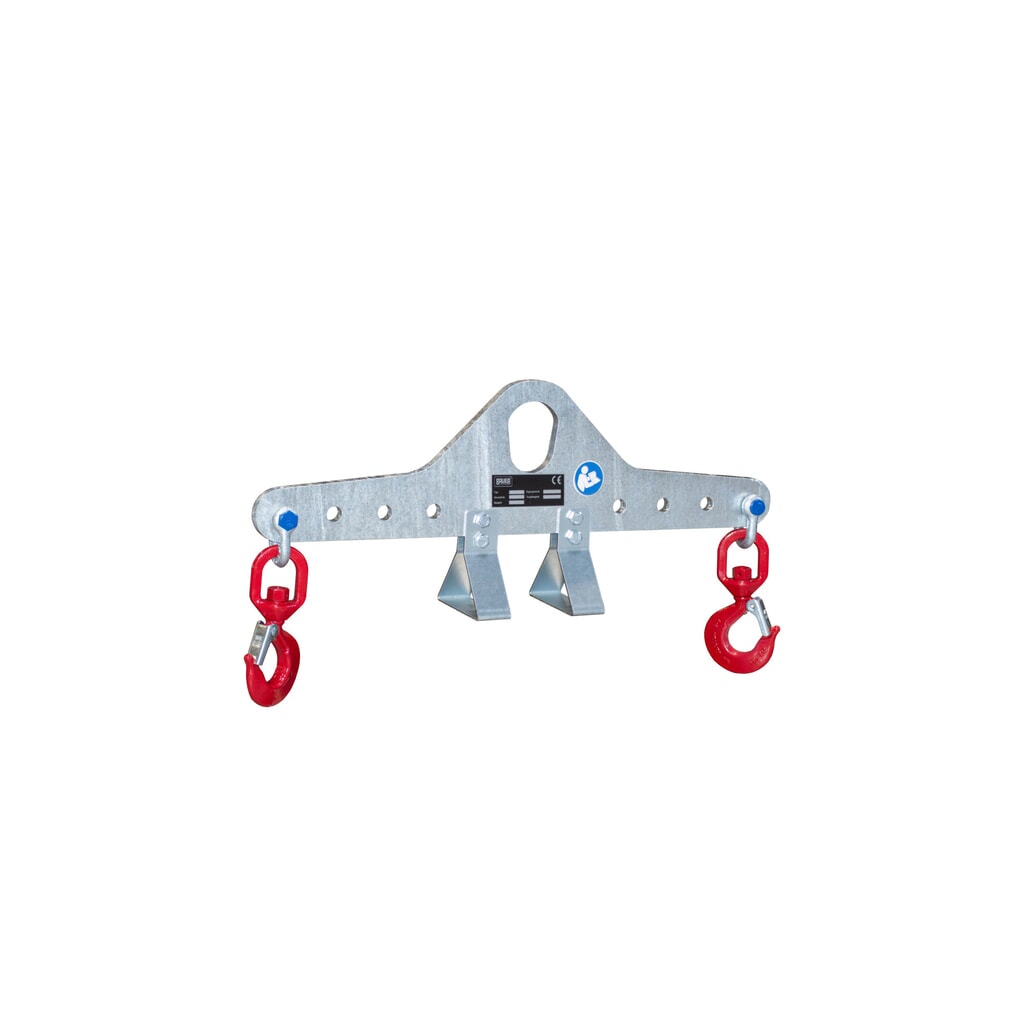

Krantraversen	Diese Hebezeuge dienen als Hilfsmittel für den vertikalen Lastentransport per Kran. Dank der großen Auswahl an verschiedenen Traversentypen mit bis zu vier Anschlagpunkten eignen sie sich für eine Vielzahl an Lasten.	Typ (Balken- oder Kreuztraverse) Tragfähigkeit starr oder verstellbar
Krangabeln	Krangabeln heben und bewegen hauptsächlich Lasten mit Gabelträgeraufnahme wie Paletten und Gitterboxen. Dazu verfügen die Gestelle über mindestens zwei Gabeln. Für eine optimale Anpassung an die Lastmaße führen wir Modelle, deren Gabelzinkenabstand oder Gabeltragmastenhöhe variabel sind.	automatischer oder manueller Gewichtsausgleich Tragfähigkeit Nutzhöhe

5. Kettenzüge heben auch schwerste Lasten

Müssen in Ihrem Betrieb täglich schwerste Lasten angehoben werden, sind die Kettenzüge aus unserem Sortiment die optimalen Hebezeuge. Die leistungsstarken Hebemittel sind bei Jungheinrich PROFISHOP als manuell zu bedienende oder elektrische Hebezeuge erhältlich:

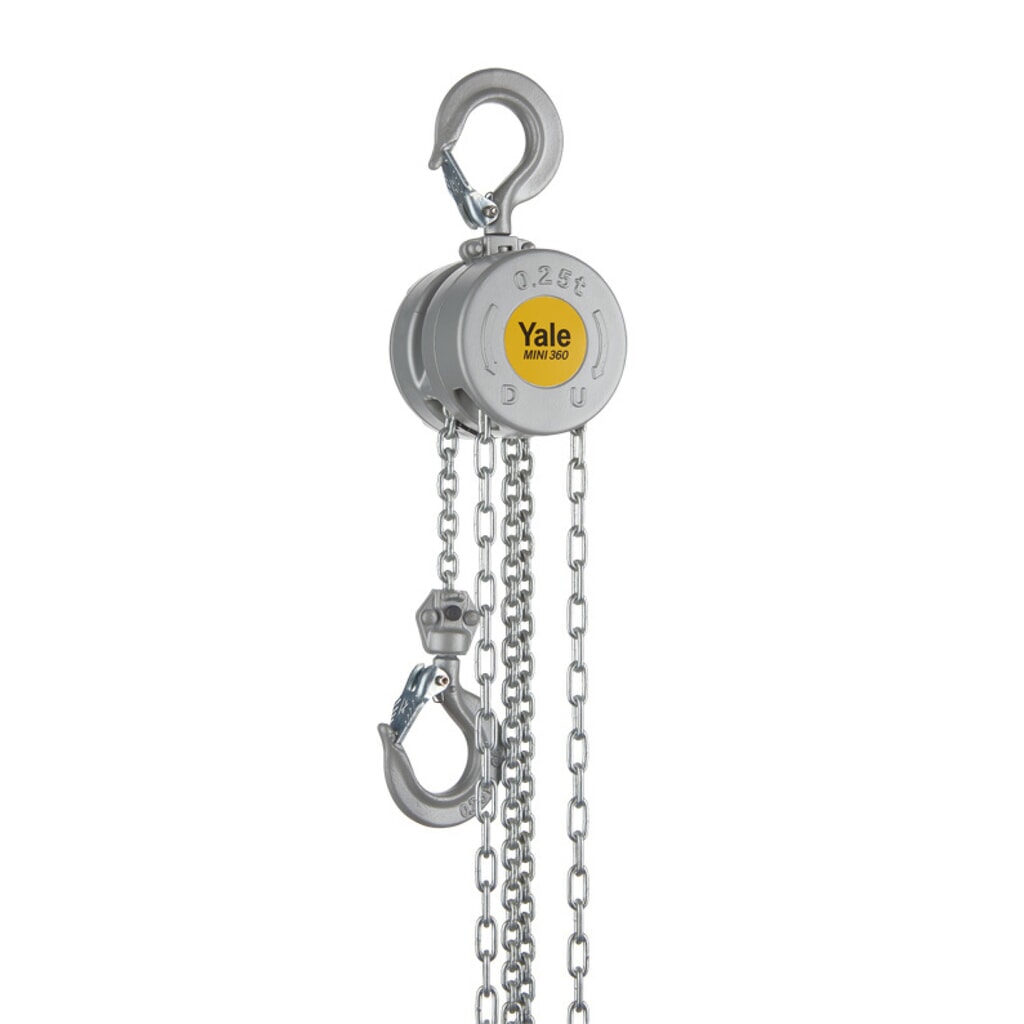

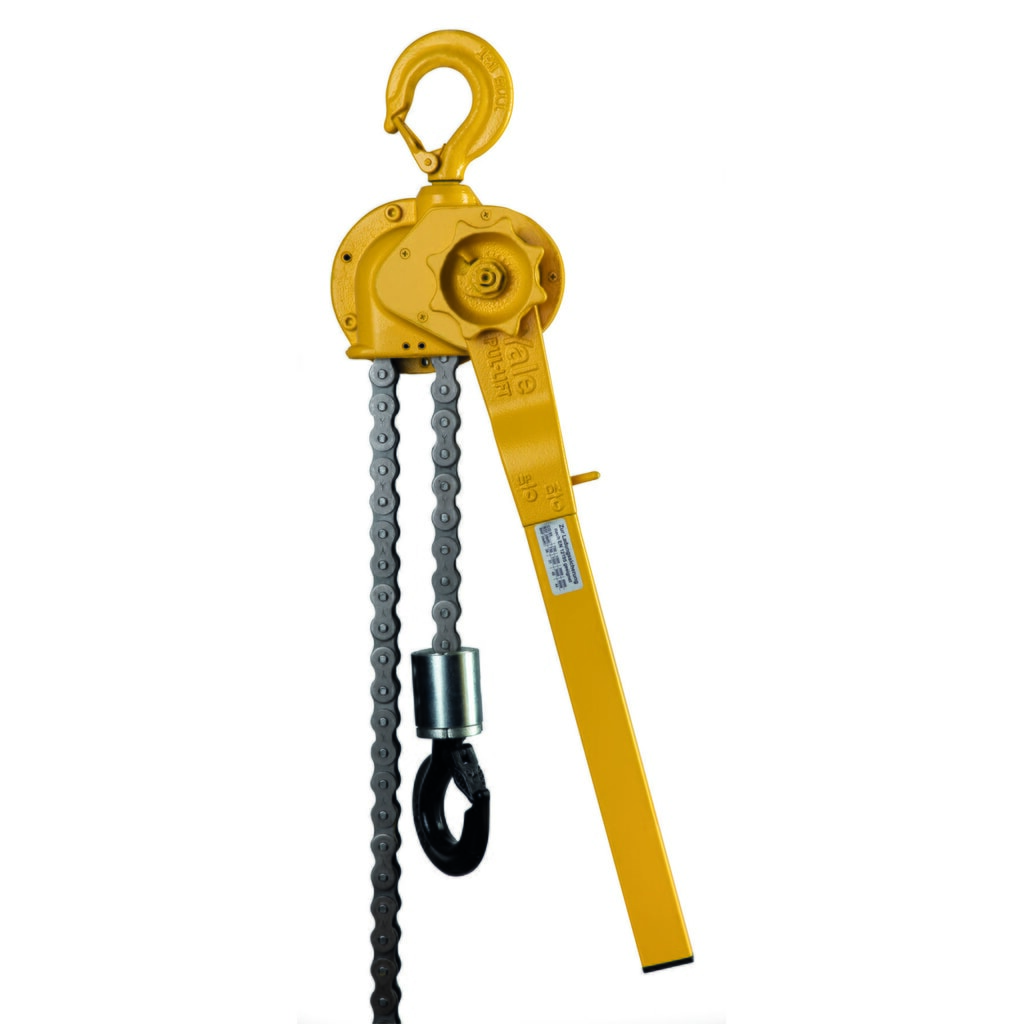

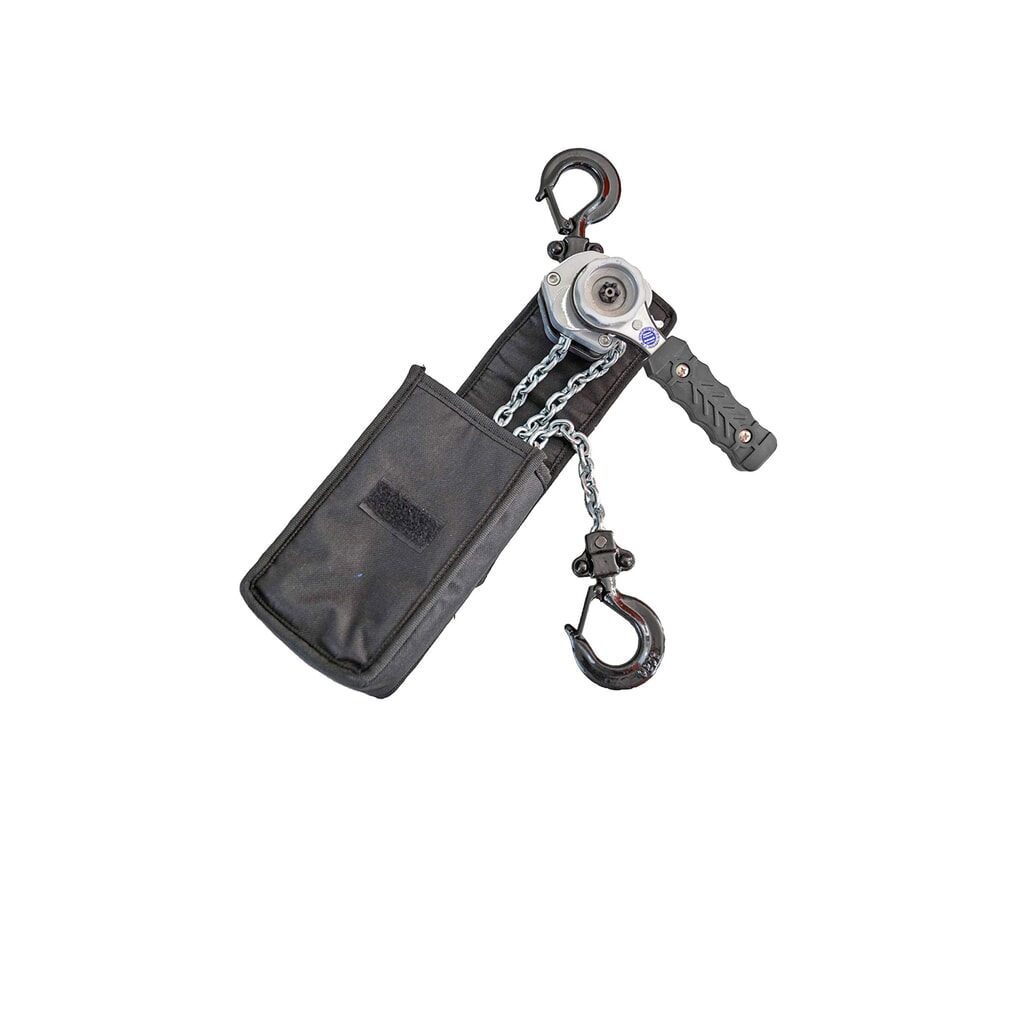

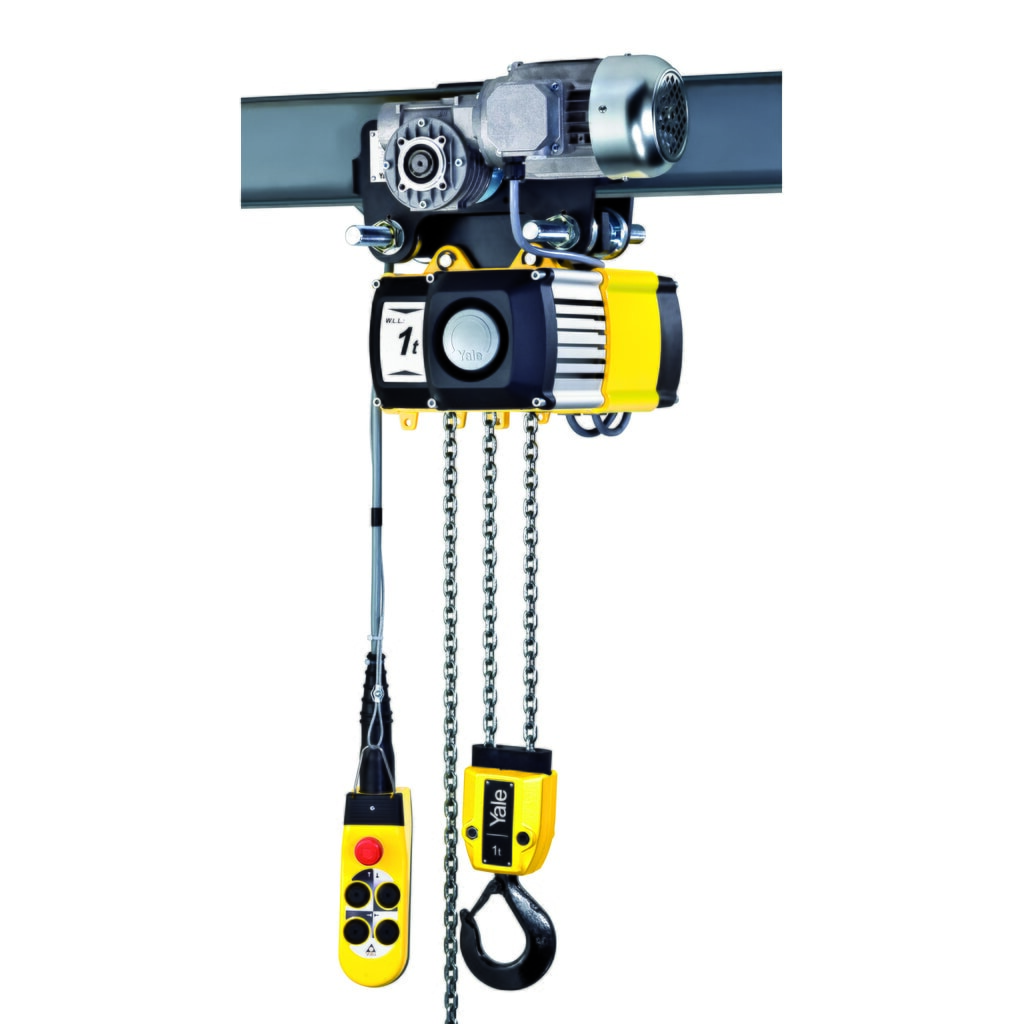

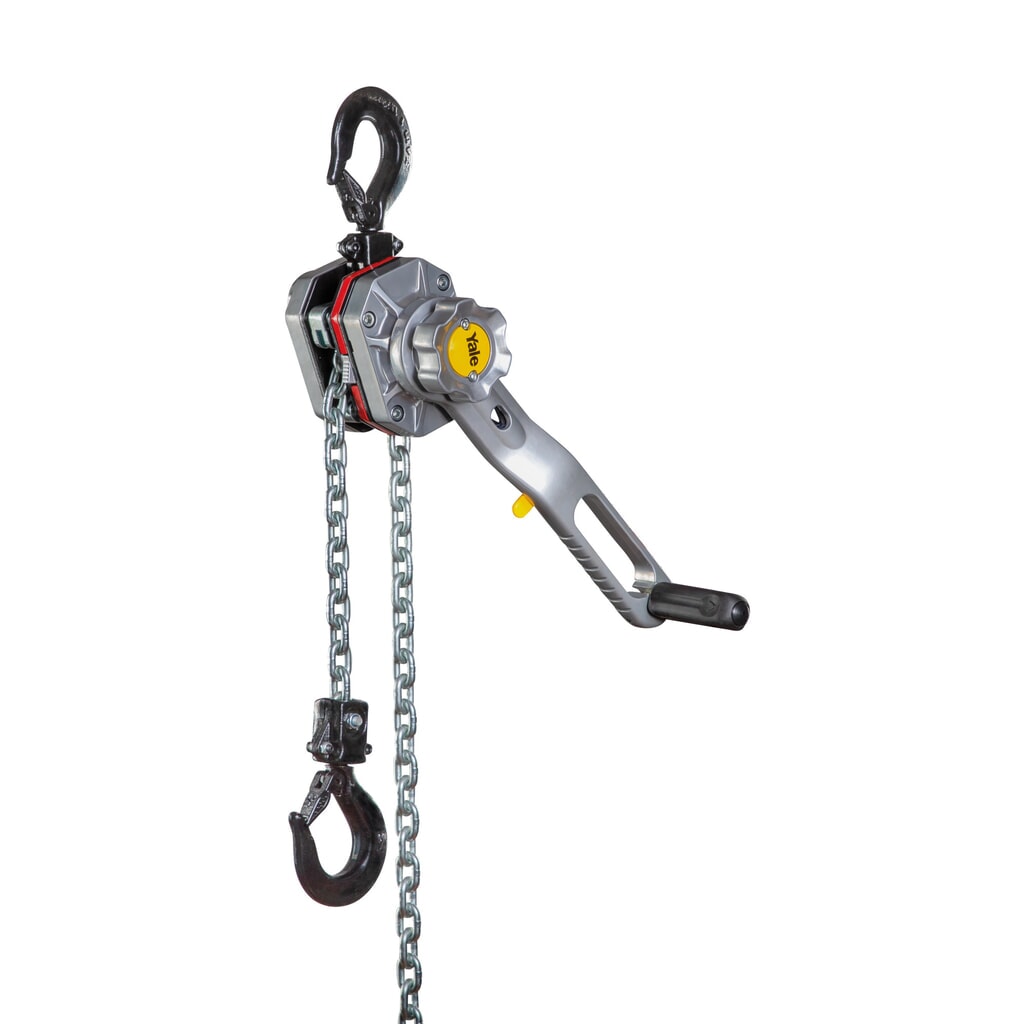

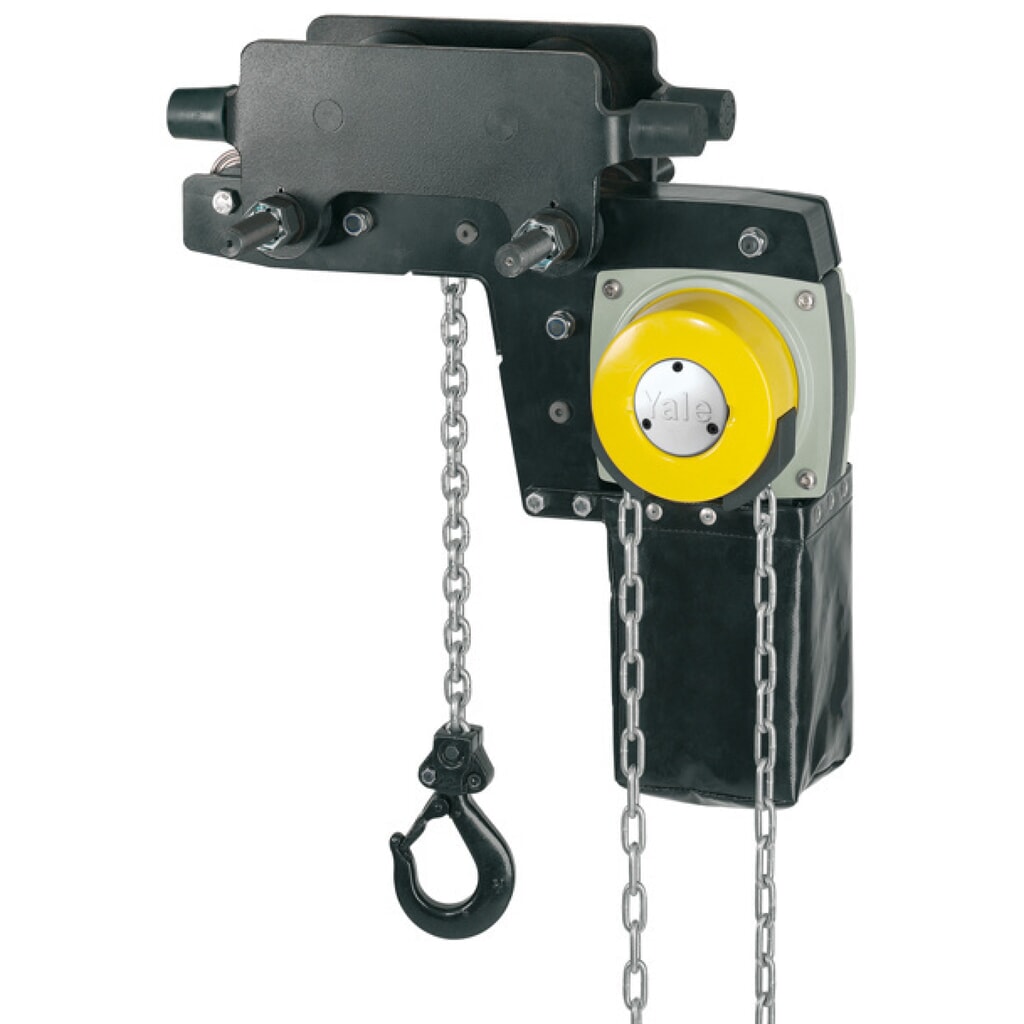

Kettenzug Ausführung / Eigenschaften	Hebelzüge	Handkettenzüge	Elektrokettenzüge

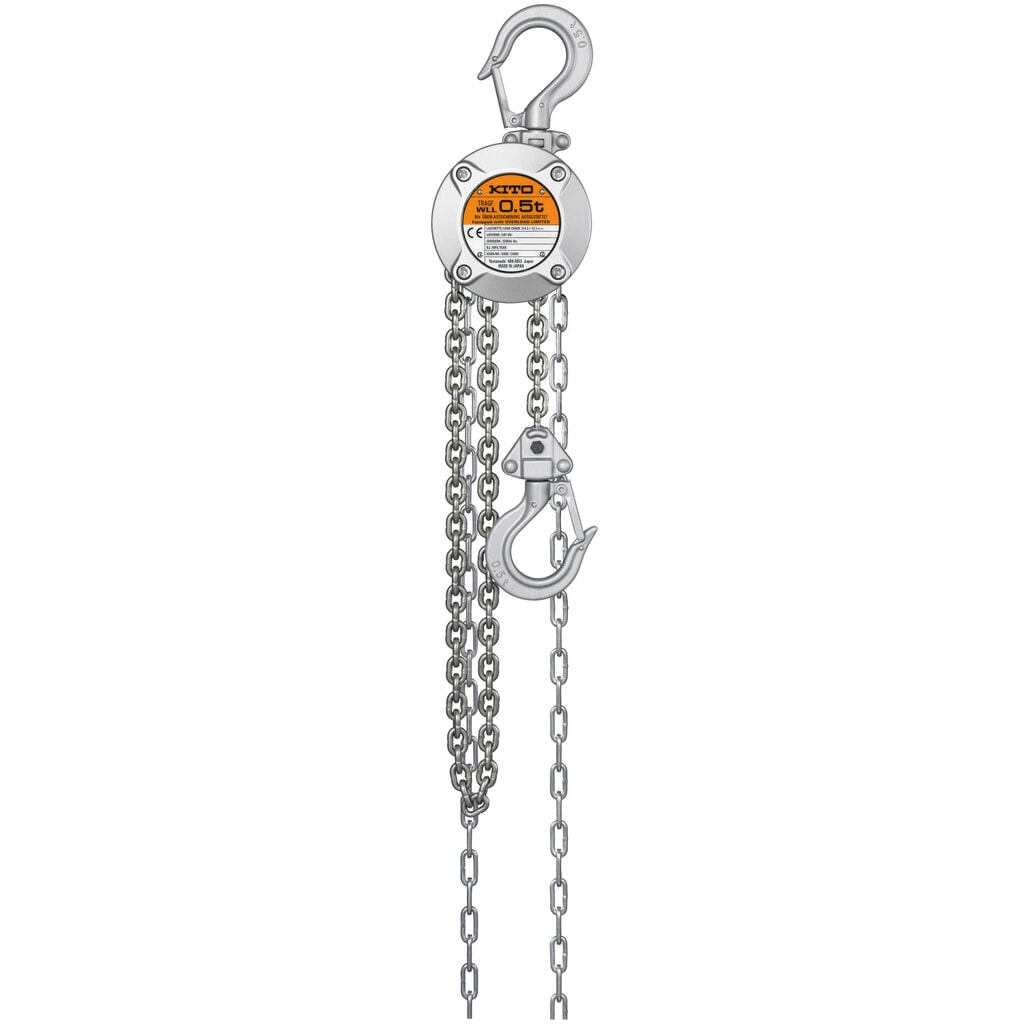

Details	das Drehmoment wird über einen manuellen Handhebel auf die Antriebswelle übertragen kann dabei horizontal oder vertikal heben lässt sich mit einer Hand bedienen	durch Ziehen an einer Handkette über ein Getriebesystem mit Zahnrädern wird eine Lastkette bewegt, die den Haken mit der Last anhebt hebt typischerweise horizontal	Antrieb erfolgt über Elektromotor, der per Handschalter bedient wird
Anwendung	aufgrund kompakter Bauform und schneller Installation ideal als mobile Hebezeuge für gelegentliche Hubaufgaben geeignet	aufgrund kompakter Bauform und schneller Installation ideal als mobile Hebezeuge ideal für hohe Vertikallasten	für den Innen- und Außeneinsatz geeignet ideal für häufiges Heben an Montagearbeitsplätzen oder an Maschinen

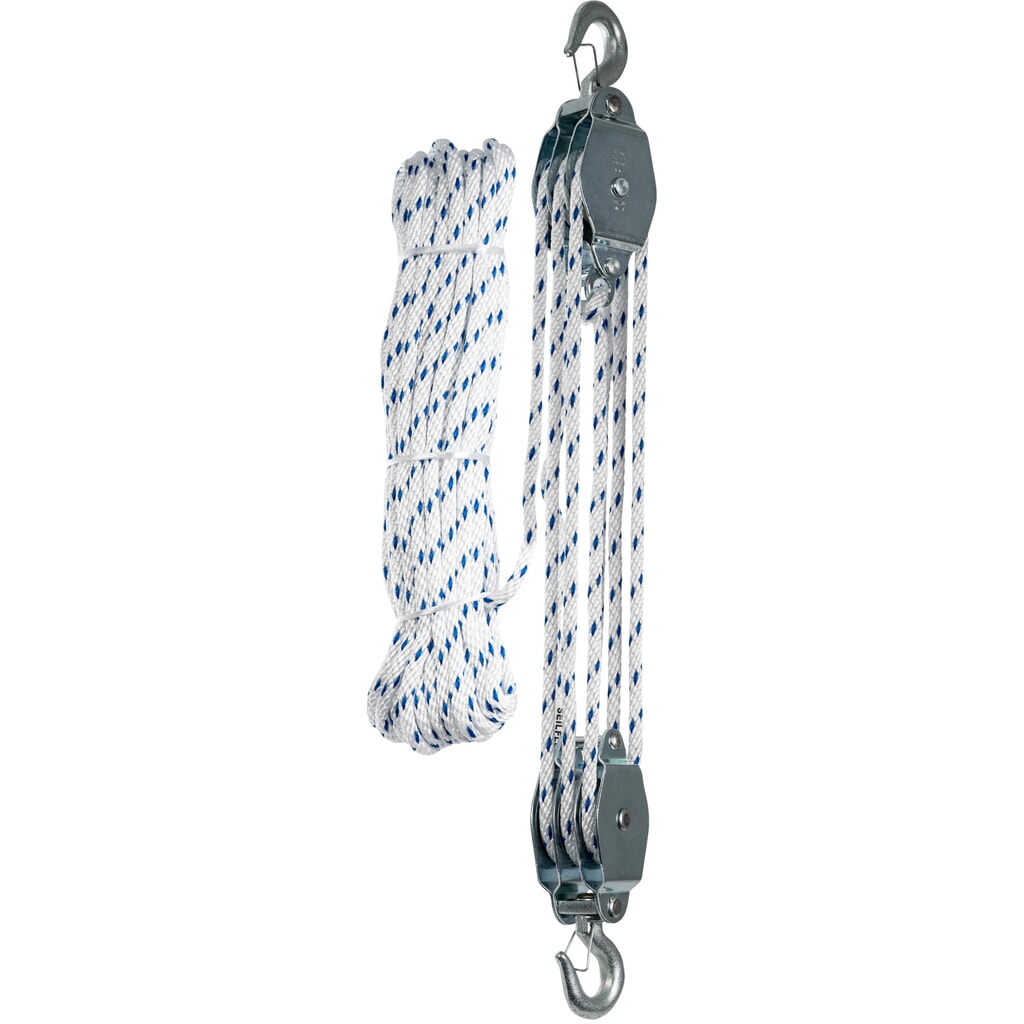

wichtige Kaufkriterien	Tragfähigkeit Hubbereich	Typ (Handkettenzuge oder Flaschenzug) Tragfähigkeit Hubbereich	Aufhängung Tragfähigkeit Hubbereich Hubgeschwindigkeit Nutzungsdauer Steuerung und Stromversorgung

6. Anschlagmittel für Hebezeuge

Anschlagmittel gehören zu den Lastaufnahmemitteln und sind nicht fest in die Hebeeinrichtung integriert, sondern dienen dazu, Tragmittel und Last miteinander zu verbinden. Je nach Ladegut eignen sich dazu verschiedene Hebezeuge-Anschlagmittel. Mit ihnen lassen sich auch großformatige oder empfindliche Lasten bis 10.000 kg sicher und ladungsschonend heben. Diese Varianten finden Sie in unserem Hebezeuge-Shop:

Ausführung des Anschlagmittels	Details und Einsatzbereich	wichtige Kaufkriterien

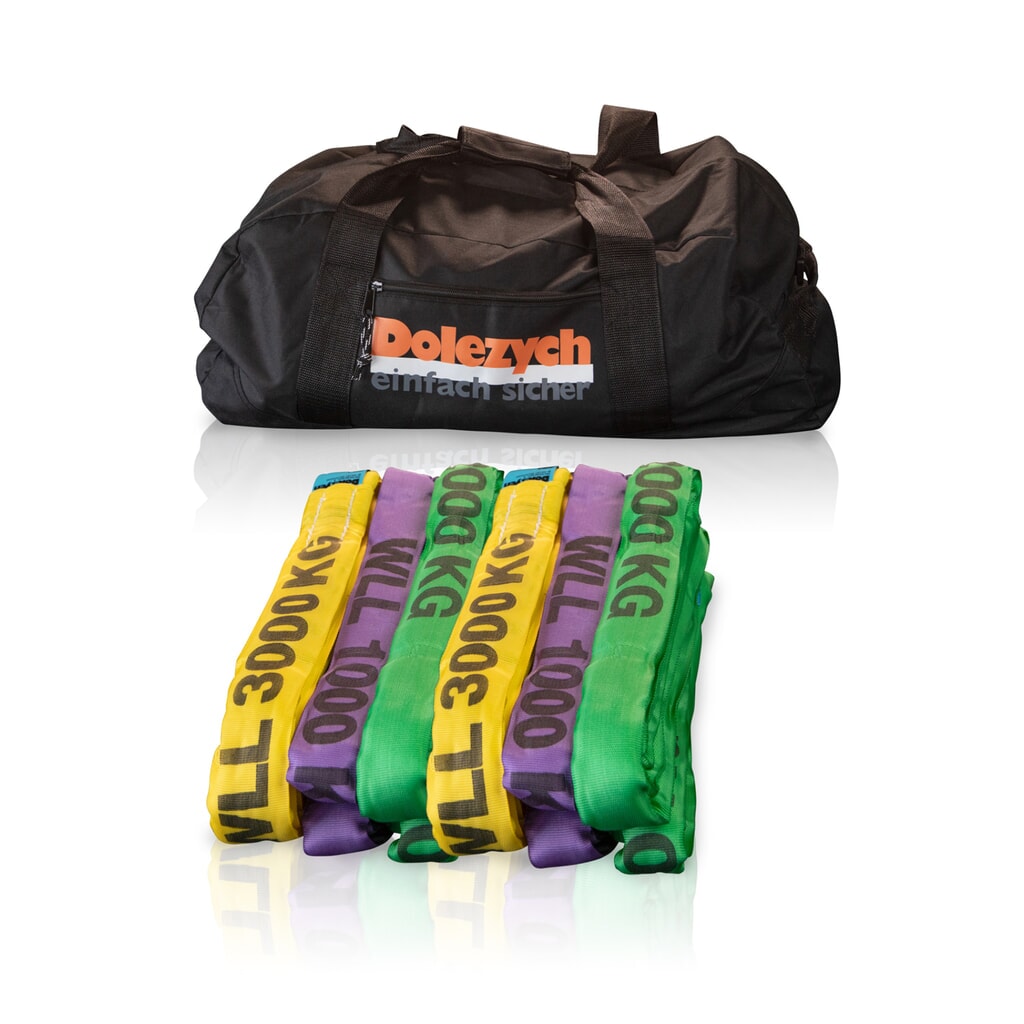

Rundschlingen	besonders leicht und platzsparend ladungsschonend robust trotz geringen Eigengewichts ideal zur Aufnahme von Gegenständen, die keine Anschlagpunkte besitzen für oberflächenempfindliche Lasten geeignet Einsatz bei Montagearbeiten und auf Baustellen	Länge Tragfähigkeit

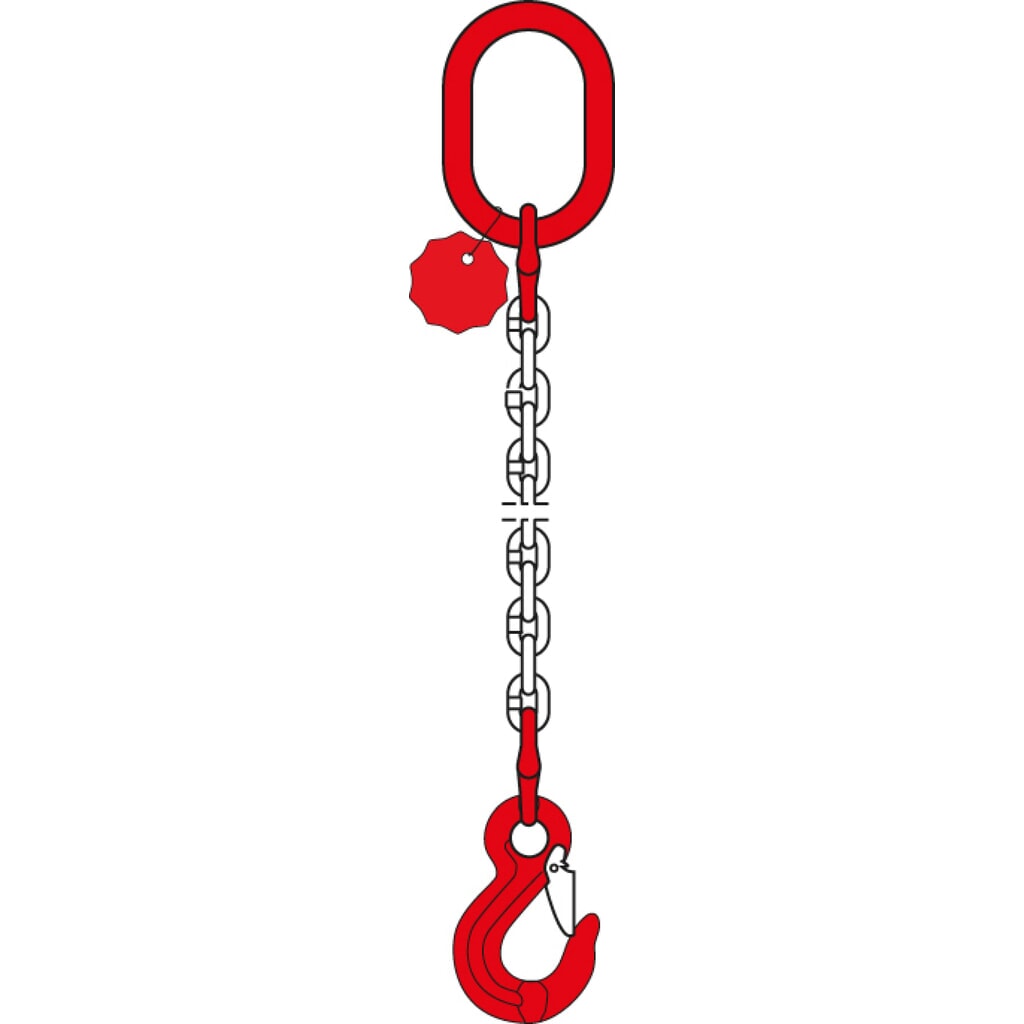

Anschlagketten	auch sehr schwere Güter bis 4000 kg lassen sich heben und halten auch scharfen Lastkanten gegenüber unempfindlich langlebig und robust einfach zu verkürzen oder zu verlängern ideal zur Aufnahme von Gegenständen mit mehreren Anschlagpunkten wie z. B. Gitterboxen oder Kippbehältern	Nutzlänge Anzahl der Kettenstränge Tragfähigkeit

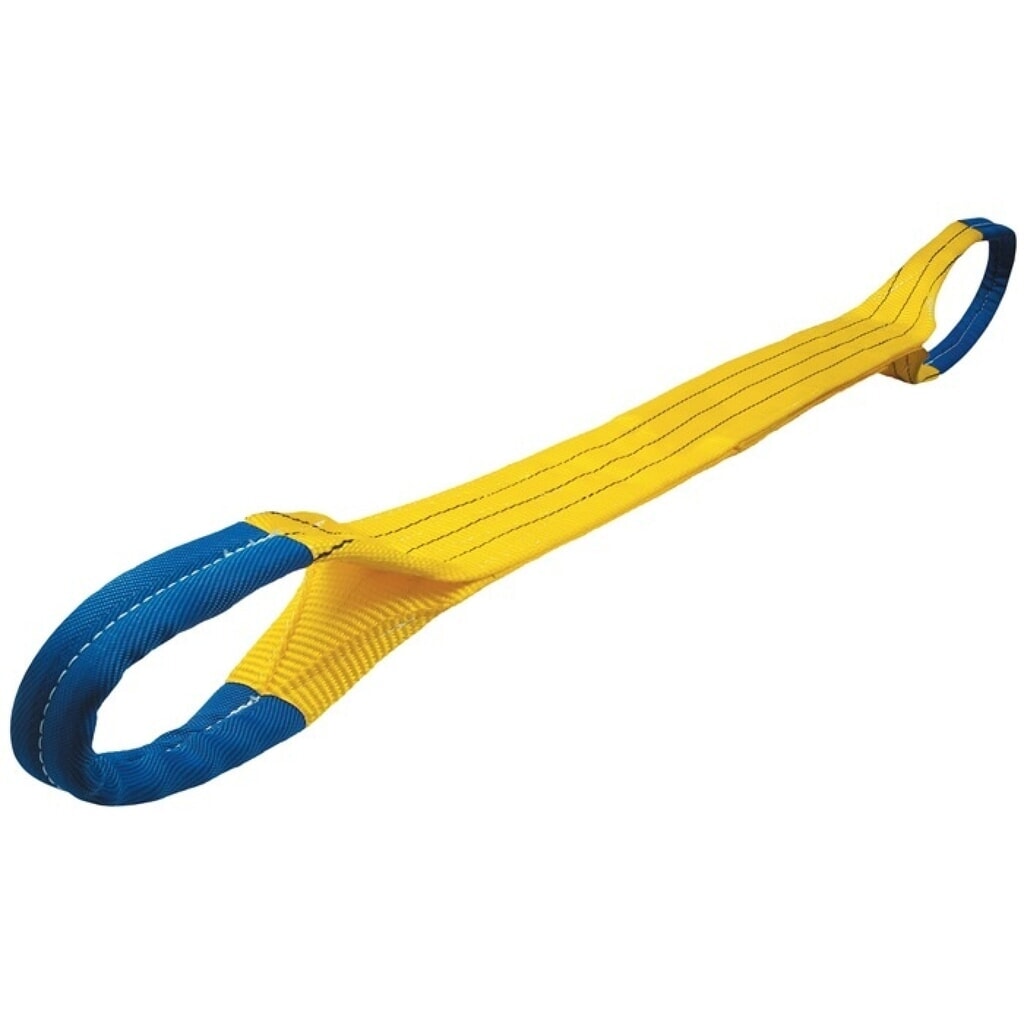

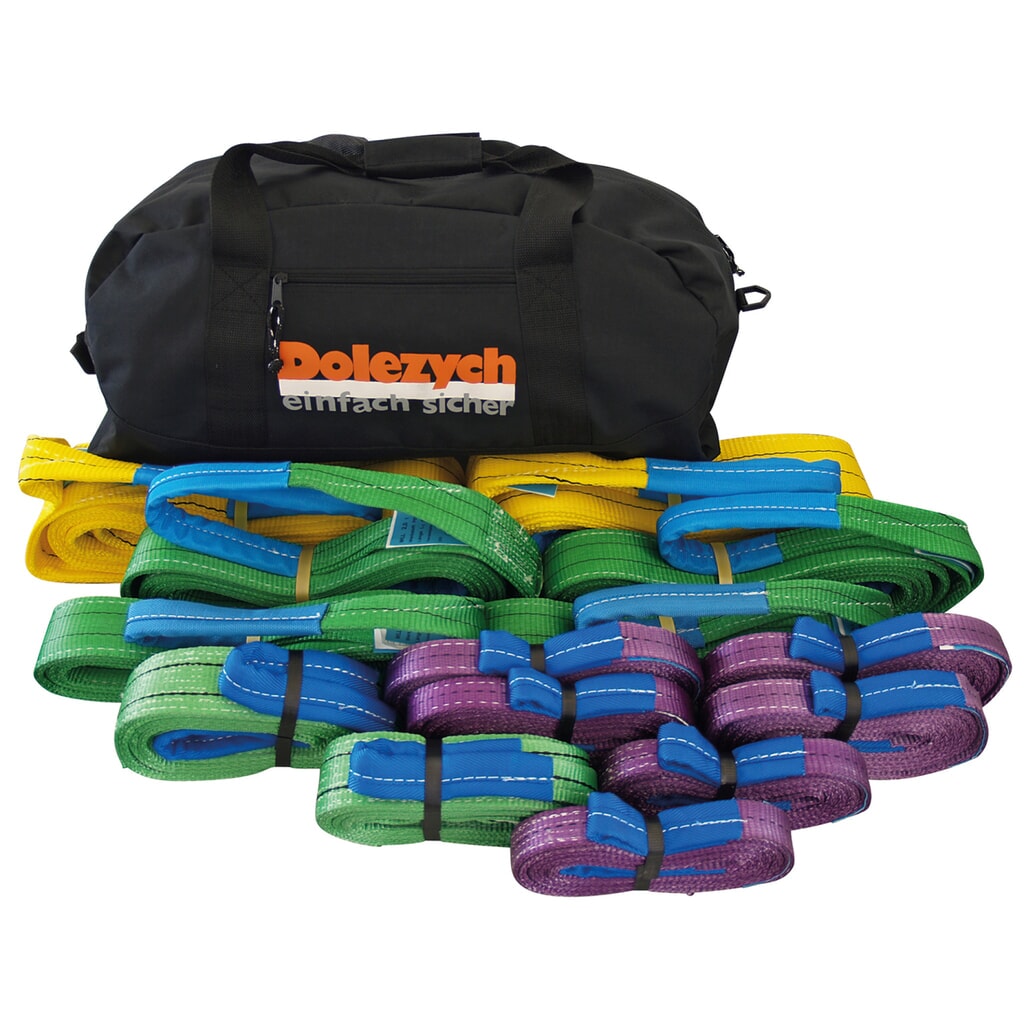

Hebebänder	sichere und leichte Alternative zu Stahlhebeprodukten vorteilhaft für das Heben empfindlicher Lasten Einsatz für Lasten mit sauberer und breiter Auflagefläche	Länge Tragfähigkeit

Um Ihre Anschlagmittel übersichtlich zu organisieren und sicher aufzubewahren, finden Sie bei uns passende Anschlagmittel-Garderoben. Die fahrbaren Gestelle bieten Platz für alle Anschlagmittel und sind optional auch mit einer Diebstahlsicherung ausstattbar.

7. Seilwinden: Hebezeuge für den vielfältigen Einsatz

Seilwinden lassen sich dank ihrer kompakten Bauweise raumsparend, flexibel und vor allem vielseitig einsetzen. Je nach Anwendungsfall können die Hebemittel an Vierkant- oder Rundrohren oder an der Wand mit Stahl- oder Kunststoffseilen befestigt werden. Die Hebezeuge kaufen Sie bei uns in diesen Ausführungen:

Seilwinden Ausführung / Eigenschaften	Handseilwinden	Elektroseilwinden
Details	das Seil wird durch eine Handkurbel manuell ab- oder aufgewickelt mit automatischer Lastdruckbremse für sicheres Arbeiten tragfähig bis 1600 kg	Seilzug erfolgt über leistungsstarken Elektromotor, z. B. über Stirnradgetriebemotor mit Handsteuertaster und Not-Halt-Funktion gerillte Trommel für ruhigen Seillauf mit diversen Spannungen verfügbar (230 oder 400 V)
Anwendung	in Kombination mit Dreiböcken für den mobilen Einsatz, z. B. für die Arbeit in Schächten oder für Forst- und Bauarbeiten geeignet	für das Heben, Verschieben oder Ziehen von Lasten auch für horizontalen Zug einsetzbar durch großen Seilspeicher geeignet für Hebeaufgaben mit hoher Hubhöhe
wichtige Kaufkriterien	Handseilwinden-Typ Tragfähigkeit Hubbereich/Seillänge	Montage-Typ Tragfähigkeit Hubbereich Hubgeschwindigkeit

8. Hebezeuge für Überkopf- und Montagearbeiten

Mit den Hebemitteln ermöglichen Sie sich und Ihren Mitarbeitenden das ermüdungsfreie Arbeiten mit schwebenden Lasten. Dazu finden Sie in unserem Hebezeuge-Shop hochwertige Gewichtsausgleicher.

Die Hebezeuge für den Einsatz mit Kran oder Trägerkonstruktionen ermöglichen das schwebende Positionieren von Motorblöcken, Werkzeugen oder Bauteilen in der gewünschten Arbeitshöhe. Beide Hebezeuge-Arten sind ausschließlich manuell zu bedienen, unterscheiden sich jedoch in ihrer konkreten Anwendung.

Federzüge

Federzüge ziehen die an ihnen angehängten Werkzeuge bei Nichtgebrauch nach oben. Dazu sind die Hebezeuge mit und ohne Arretierung bzw. Feststellfunktion erhältlich.

Bei Modellen ohne Arretierung wird das eingehängte Werkzeug nach Benutzung automatisch in seine Ursprungsposition nach oben zurückgezogen. Ist der Federzug mit einer Arretierung ausgestattet, kann es auf einer festgelegten Höhe gehalten werden.

Damit sind die Federzüge ideal für die Einrichtung von ergonomischen Montagearbeitsplätzen und Werkbänken geeignet. Sie bewältigen Lastgewichte bis 14 kg.

Balancer

Auch Balancer kommen zum Einsatz, wenn schwere Werkzeuge und Geräte im Gleichgewicht gehalten werden müssen. Im Unterschied zu Federzügen sind diese Hebezeuge dazu mit einer konischen Seiltrommel ausgestattet. Diese sorgt in Verbindung mit der Spiralfeder für eine konstante Zugkraft – und damit für einen optimalen Gewichtsausgleich.

Zusätzlich sind sie mit einer Arretierung nachrüstbar, die das Feststellen und Entsichern der Last auf gewünschter Höhe möglich macht. Mit einer Zugkraft bis 200 kg sind die Hebemittel ideal für das schwerelose Positionieren schwerer Bearbeitungsmaschinen, Schläuchen oder Schweißzangen.

9. Heber für verschiedene Lasten

Im Gegensatz zu Hebezeugen wie Kettenzügen und Seilwinden, mit denen Lasten freischwebend gehoben, gezogen und gesenkt werden können, arbeiten die bei uns erhältlichen Heber nach einem anderen Prinzip: Mit den Geräten heben Sie Lasten je nach Ausführung mit Vakuum- oder Magnetkraft an.

Heber-Ausführung	Details	Einsatzbereich

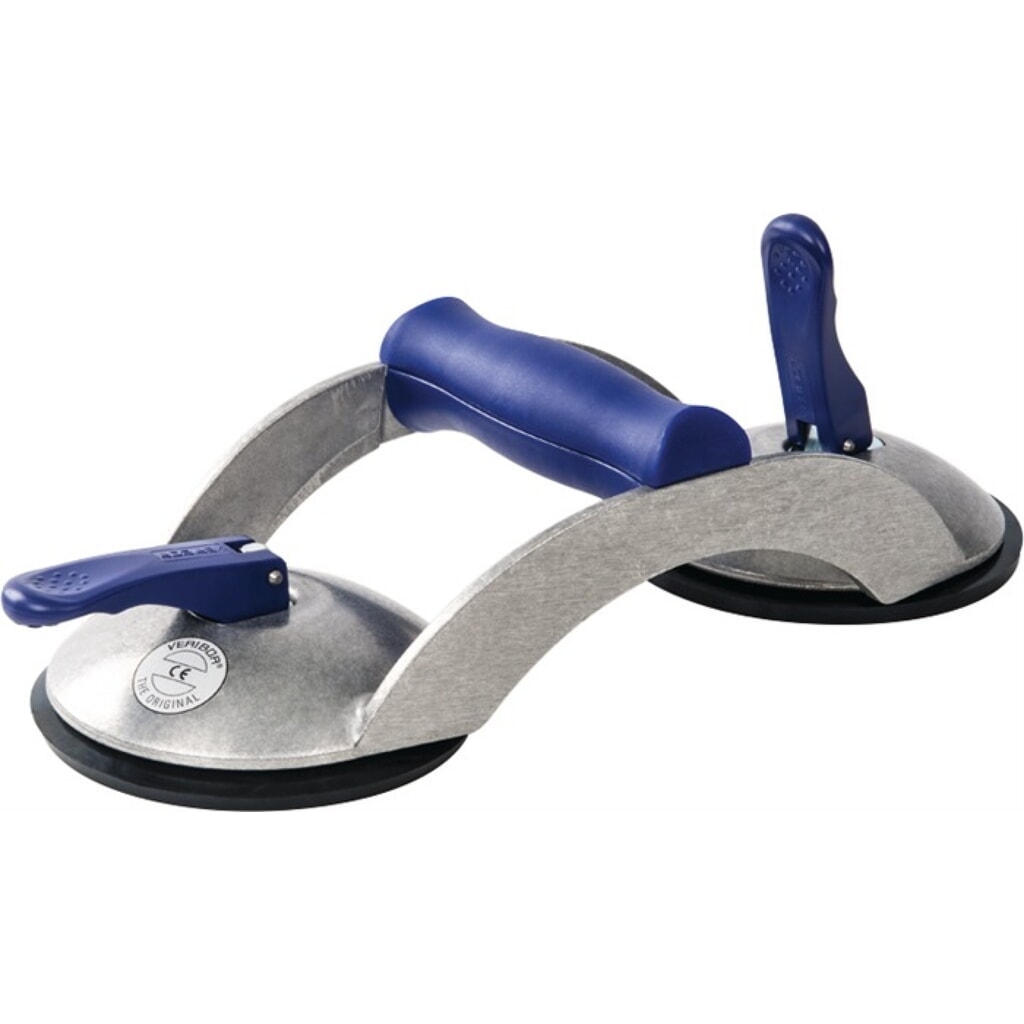

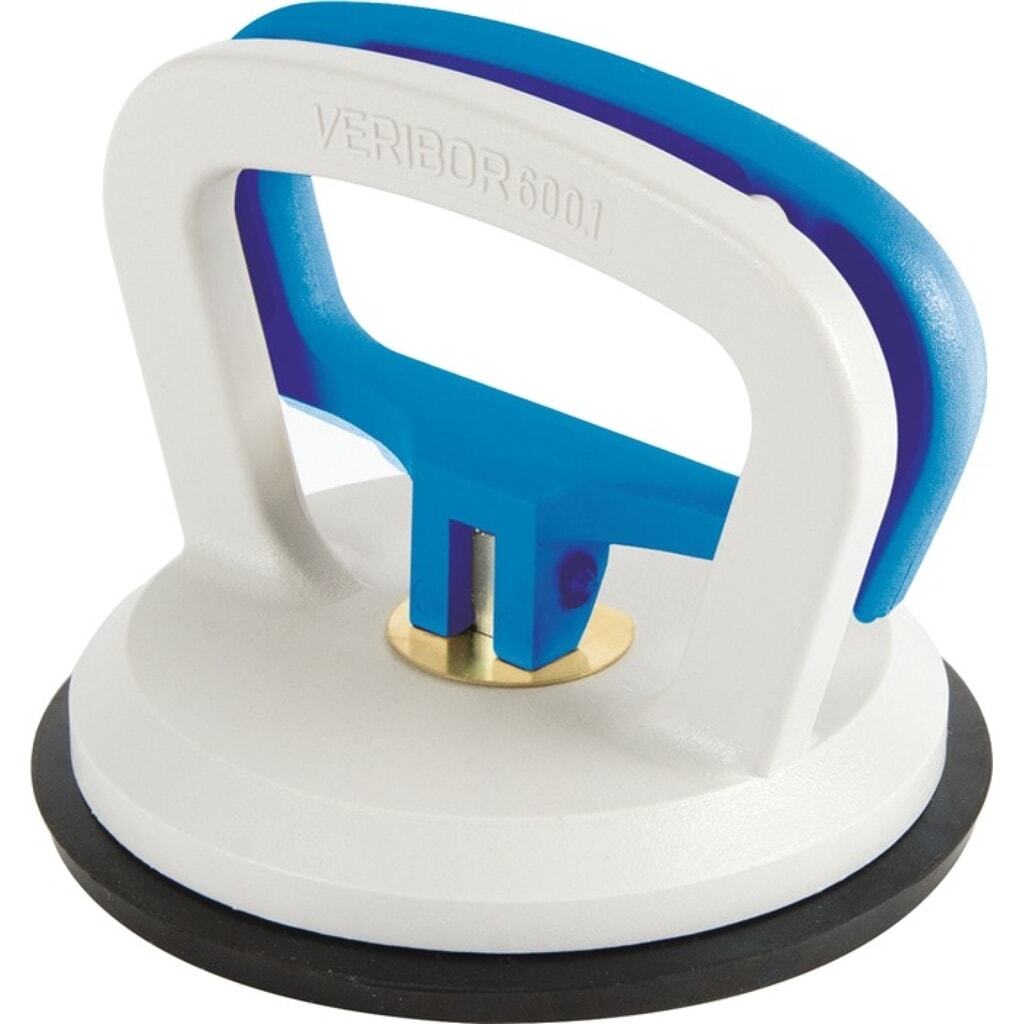

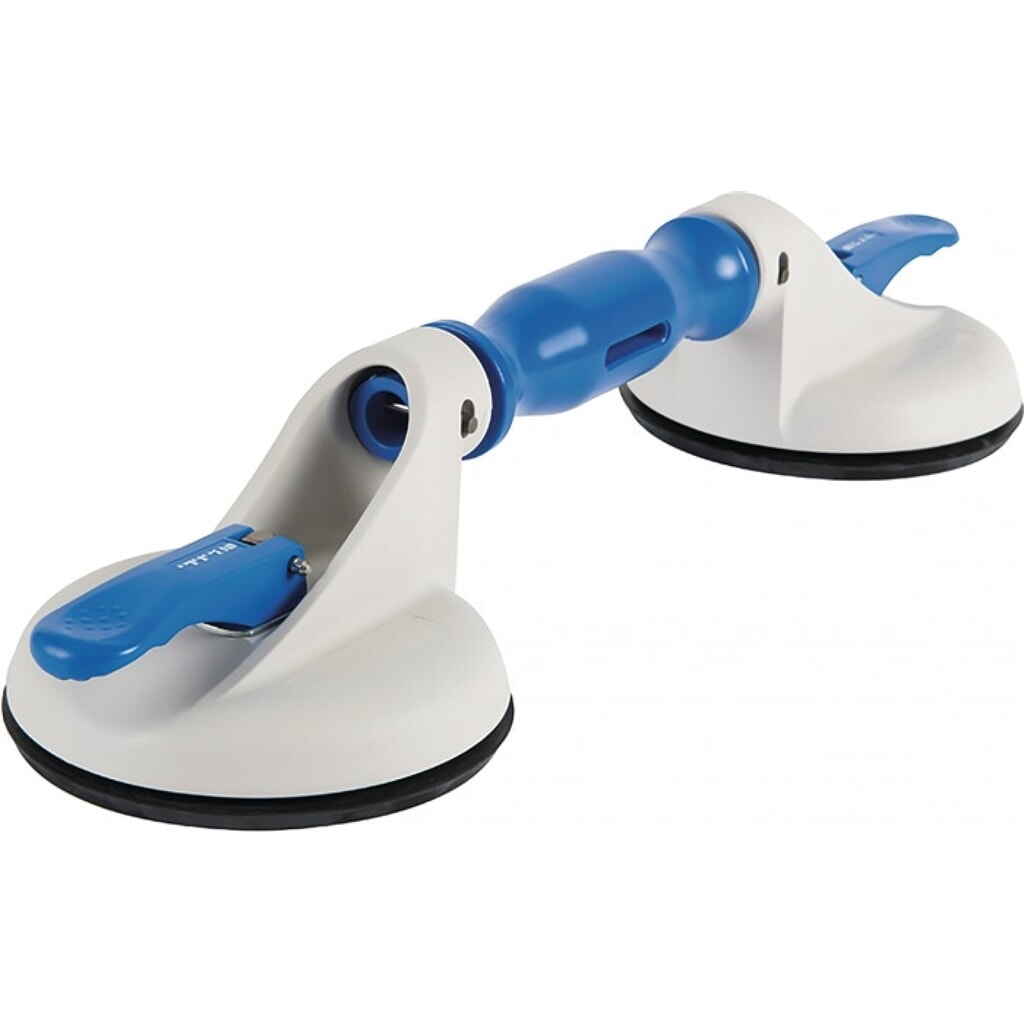

Saugheber	Die handlichen Heber ermöglichen es, mithilfe von Unterdruck gasdichte Oberflächen wie Glasscheiben oder Metallplatten zuverlässig anzuheben und zu halten. Die Saugheber sind mit bis zu drei Köpfen und in verschiedenen Durchmessern verfügbar. Sie bewältigen Lasten bis 120 kg.	Transport von Glasscheiben, Platten oder Fliesen geeignet für Glas, Kunststoff und Steingut geeignet zum Transport von Elektrogeräten
Vakuumheber	Die Vakuumerzeugung erfolgt bei Vakuumhebern automatisch und wird elektrisch gesteuert. Die Heber mit Vakuumkraft werden an Kranen oder Deckenträgern befestigt und heben Lasten bis 2000 kg von oben.	für Bleche, Kunststoffplatten oder Granitplatten auch für luftdurchlässige Materialien wie Kartonagen, Säcke oder Spanplatten geeignet

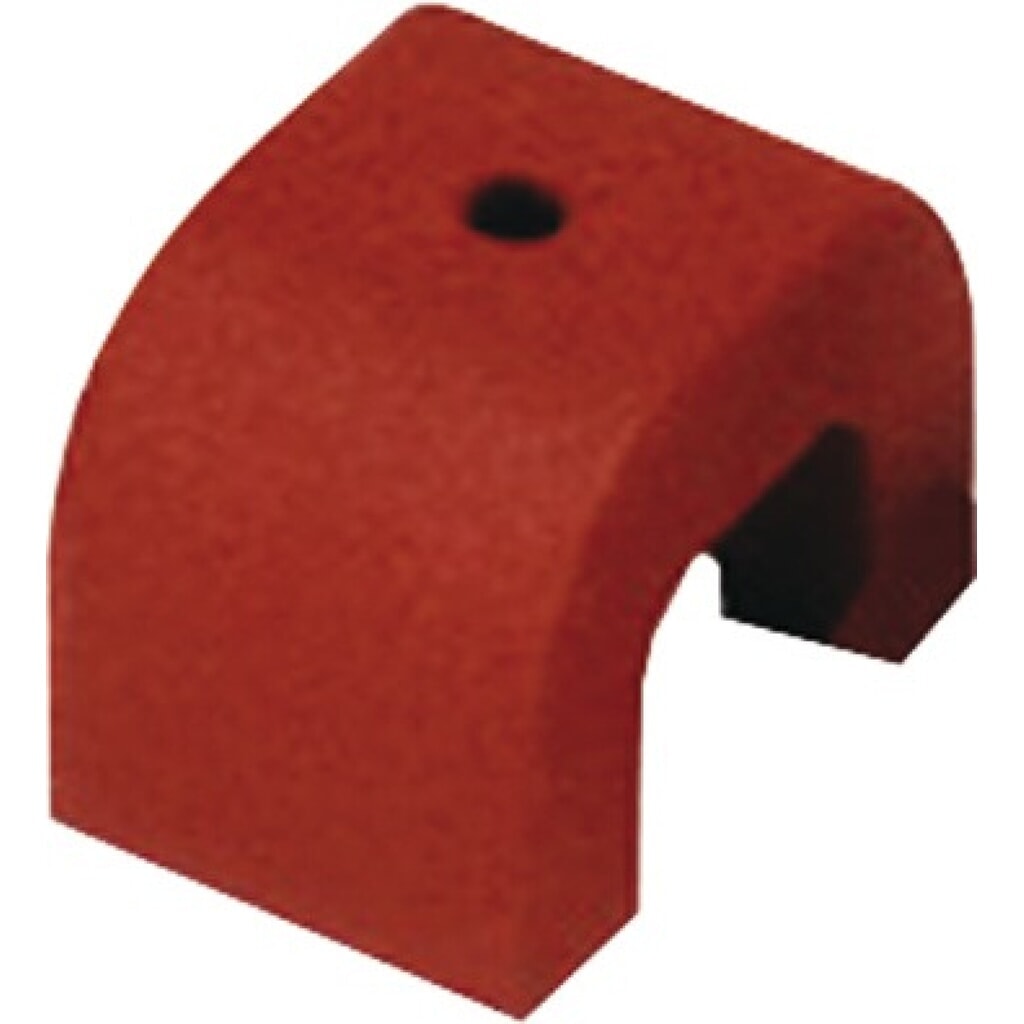

Lasthebemagnete	Mit Lasthebemagneten lassen sich eisenmagnetische Lasten sicher anheben. Dafür sorgt ein starker Permanentmagnet im Innern der Magnetheber. Ausführungen mit starkem Magnetfeld bewältigen Flachlasten bis 3000 kg.	flache und runde Lasten aus Eisen, Stahl und anderen eisenmagnetischen Materialien

10. Maschinen und Fahrzeuge heben

Diese Hebemittel sind dazu geeignet, große Bauteile, Fahrzeuge oder Maschinen anzuheben und für z. B. Reparaturarbeiten auf die benötigte Höhe zu bringen. Bei Jungheinrich PROFISHOP kaufen Sie die Hebezeuge in Ausführungen als Hydraulikheber oder Stahlwinden.

Hydraulikheber

Diese Hebezeuge nutzen eine Flüssigkeitsdruckübertragung, um Lasten vom Boden aus anzuheben. Die im Vergleich zur hohen Tragfähigkeit sehr kompakten Hydraulikheber sind dadurch in der Lage, sehr hohe Lasten mit geringem manuellem Aufwand in die gewünschte Höhe zu heben. Dazu sind sie mit einer Handpumpe ausgestattet.

Im Vergleich zu anderen Hebemitteln gehören Hydraulikheber zu den leistungsstärksten Hebern. Je nach Modell sind sie bis 20.000 kg tragfähig. Die Hebezeuge sind bei uns mit verschiedenen Ansatzhöhen erhältlich, sodass Sie damit auch Lasten mit geringer Bodenfreiheit wie z. B. Maschinen komfortabel anheben.

Stahlwinden

Bei unseren Stahlwinden wird durch die Betätigung der Sicherheitskurbel oder Sicherheitsratschenkurbel über das Getriebe eine Zahnstange bewegt. Die Last kann dabei entweder auf der Klaue oder am Kopf der Winde aufgenommen werden. Eine integrierte Rücklaufsperre bzw.

Lastdruckbremse verhindert das ungewollte Absenken. Die massive Bodenplatte aller unserer Modelle gewährleistet sicheren Stand.

Die Stahlwinden bewältigen Lastgewichte bis 10.000 kg. Typische Anwendungen sind u. a. das Anheben von Fahrzeugen für Reparaturen, das Positionieren von Maschinen, das Abstützen von Bauteilen oder das Heben schwerer Werkstücke in Werkstätten und Industriebetrieben.
