Fördertechnik

Die passende Fördertechnik ermöglicht es Ihnen, einen effizienten Warenfluss in Ihrem Betrieb sicherzustellen. Unser Kaufratgeber unterstützt Sie bei der Auswahl der passenden Fördertechnik.

1. Was ist Fördertechnik und welche Vorteile bietet sie?

Fördertechnik ist ein fester Bestandteil der Intralogistik und wesentlich für einen verzögerungsfreien Materialfluss verantwortlich. Mit Fördertechnik-Produkten wie zum Beispiel Röllchenbahnen oder Gleitbandförderern transportieren Sie sowohl Einzelprodukte als auch Massenwaren von einem Betriebsbereich zum anderen – höchst effizient und präzise. Dazu ist es notwendig, die Fördertechnik auf die vorhandene Lagerstrategie abzustimmen. Mit den bei uns erhältlichen Einzelelementen erstellen Sie so individuelle Prozessketten, die optimal an Ihre Betriebsanforderungen angepasst sind. Das bietet viele Vorteile:

2. So wählen Sie die passende Fördertechnik aus

Die bei uns erhältlichen Fördertechnik-Produkte sind sehr vielfältig und für verschiedene Branchen und Güter erhältlich. Damit Sie die für Ihren Bedarf passende Fördertechnik zusammenstellen, kann ein möglichst detailliertes Anforderungsprofil bei der Auswahl unterstützen:

• Welche Waren oder Güter sollen über die Fördertechnik bewegt werden?
• Über welche Streckenlänge sollen Güter und Waren befördert werden?
• Wie viel Platz steht für die Installation von Fördertechnik zur Verfügung?
• Müssen räumliche Gegebenheiten wie z. B. Kurven, enge Durchgänge oder Bodenunebenheiten berücksichtigt werden?
• Müssen zusätzliche technische Antriebe eingebaut werden?
• Soll die Fördertechnik auch mobil nutzbar sein?

Fördergut

Mit Förderanlagen lassen sich grundsätzlich sowohl Stückgut als auch Schüttgut transportieren. Je nach Ware eignet sich dafür ein bestimmtes Fördertechnik-Produkt:

Fördergewicht

Damit eine Förderanlage das gewünschte Fördergut zuverlässig befördern kann, muss sie unbedingt für das Gewicht des Förderguts ausgelegt sein. Eine zu große Last plättet zum Beispiel die Förderrollen schneller ab, wodurch diese brechen können. Inwiefern die Förderanlage für das Lastgewicht geeignet ist, ist von verschiedenen Faktoren abhängig und kann je nach Fördertechnik verschiedene Bauelemente betreffen, u. a.:

• Konstruktion der Anlage
• Breite und Durchmesser der Rollenbahnen
• Belastungsfähigkeit der Rohre und Achsen bei Rollenbahnen
• Breite, Dicke, Art und Material der Laufbänder bei Gleitbandfördern
• Abstand und Form der Schienenträger
• Zahn-Anzahl der Antriebskettenräder sowie Kettentyp und -größe
• Material und Belastungsgrenze von Kugel- und Tragrollen
• Lastverteilung

Bei Jungheinrich PROFISHOP kaufen Sie Fördertechnik, die für folgende Fördergewichte geeignet ist:

Im Gegensatz dazu wird die maximale Belastungsgrenze für Gleitbandförderer in kg pro m angegeben. Die Gurtbänder aus Polyester oder PVC finden Sie bei uns mit einer Tragfähigkeit von 15 kg oder 30 kg pro Meter.

Rollentypen

Unsere Fördertechnik ist je nach Modell mit unterschiedlichen Rollentypen ausgestattet, die dafür sorgen, dass Güter darauf weich und widerstandsfrei abrollen und transportiert werden. Die Rollentypen sollten dabei nach den jeweils kleinsten Fördergütern ausgewählt werden: Für einen idealen Lauf liegt das Fördergut mindestens auf zwei bis drei Rollen gleichzeitig auf.

Rollentyp / Eigenschaften

verfügbare Materialien

maximale Tragfähigkeit je Rolle / Kugel

Eigenschaften / Einsatz

Kugelrollen

verfügbare Materialien

• Stahl

• Edelstahl

• rostfreie Stähle

• Kunststoff

maximale Tragfähigkeit je Rolle / Kugel

bis 55 kg

Eigenschaften / Einsatz

• Waren lassen sich bequem drehen, verschieben und positionieren

• für Schwerlasten geeignet

• chemisch beständig

Tragrollen

verfügbare Materialien

• Stahl

• Edelstahl

• Kunststoff

• mit Beschichtungen aus Gummi, PVC oder Filz

maximale Tragfähigkeit je Rolle / Kugel

bis 240 kg (bei gleichmäßiger Lastenverteilung)

Eigenschaften / Einsatz

• hoch belastbar

• kratz- und stoßfest

Förderröllchen

verfügbare Materialien

• Stahl

• Edelstahl

• Kunststoff

maximale Tragfähigkeit je Rolle / Kugel

bis 35 kg

Eigenschaften / Einsatz

• ideal für den Einsatz bei Schwerkraftfördertechnik

Allseitenrollen

verfügbare Materialien

• Kunststoff

maximale Tragfähigkeit je Rolle / Kugel

bis 30 kg

Eigenschaften / Einsatz

• zur Richtungsänderung an T-Kreuzungen

• zur Sortierung an Verteilstellen

Mobile oder stationäre Förderanlagen

In unserem Sortiment finden Sie Fördertechnik, die je nach Ausführung und Typ entweder stationär oder mobil eingesetzt wird. Abhängig von Fördergut, Prozessketten und Anwendungsbereich bieten beide Varianten diverse Vorteile:

• stationäre Nutzung: Diese Förderanlagen lassen sich über die Stützträger direkt am Boden fixieren. Der Einsatz von stationärer Fördertechnik ist dann vorteilhaft, wenn Sie dauerhaft bestimmte Fördermengen bewegen müssen oder das Gewicht der Waren eine stabile Förderkonstruktion verlangt. Sinnvoll ist auch dann die Anschaffung stationärer Fördertechnik, wenn das System an andere, fest installierte Betriebseinrichtungen wie z. B. Fertigungsstraßen oder Shuttle angeschlossen werden soll.
• mobile bzw. flexible Nutzung: Kommen Förderanlagen in Ihrem Betrieb nur gelegentlich zum Einsatz oder sollen die Fördermittel örtlich flexibel einsetzbar sein, sind unsere mobilen Varianten die richtige Wahl für Sie. Fördertechnik-Produkte wie z. B. unsere Scheren-Rollenbahnen lassen sich über stabile Laufräder bequem an den Einsatzort verschieben. Dort lassen sie sich auch mit weiterer Fördertechnik zu zweckmäßigen Arbeitsstationen kombinieren sowie in der Höhe und Länge verstellen.

3. Diese Fördertechnik-Produkte kaufen Sie bei uns

Rollenbahnen

Gleitbandförderer

Röllchenbahnen

Rollenschienen

Rollenständer

Kugel-Rollentische

Rollenbahnen

Mit Rollenbahnen lassen sich vielseitig einsetzbare Fördersysteme errichten wie zum Beispiel kraftsparende Warentransportsysteme oder Packplätze. Die Bahnen sind für den stationären Einsatz mit Standfüßen oder mit Rollen für wechselnde Standorte erhältlich. Bei den verfahrbaren Rollenbahnen sorgen Feststellbremsen für einen sicheren Stand. Mithilfe von Verbindungselementen sind die Bahnen beliebig erweiterbar; die benötigte Höhe lässt sich am Stützgerüst einstellen. Zudem lassen sich Förderstrecken mit Gefälle errichten. Diese Rollenbahnen-Typen finden Sie bei uns:

Rollenbahnen-Ausführung

Merkmale

Leicht-Rollenbahnen

Merkmale

• auch als Kurvenelement mit 45° oder 90° erhältlich

• Antrieb durch leichtes Gefälle von 2 % bis 5 %

• auch inklusive Bahnverbinder verfügbar

• diverse Ersatzteile und Zubehör erhältlich: höhenverstellbare Stützfüße, Endanschläge, Seitenführungen uvm.

Scheren-Rollenbahnen

Merkmale

• für mobilen Einsatz geeignet

• auszieh- und höhenverstellbar

• mit einfachen oder Zwillingsrollen ausgestattet

• passende Verbindungsstücke erhältlich

• Gefälle individuell anpassbar

Klein-Rollenbahnen

Merkmale

• mit stabilem U-Profil-Rahmen

• Kurvenelemente mit 45° oder 90° erhältlich

• Gefälle-Antrieb

Schwerlast-Rollenbahnen

Merkmale

• robuste Bauweise mit hochtragfähigem Gerüst

• U-Profil-Rahmen

• optional verzinkt für verbesserten Korrosionsschutz

• zusätzliche Seitenführungen und Endanschläge erhältlich

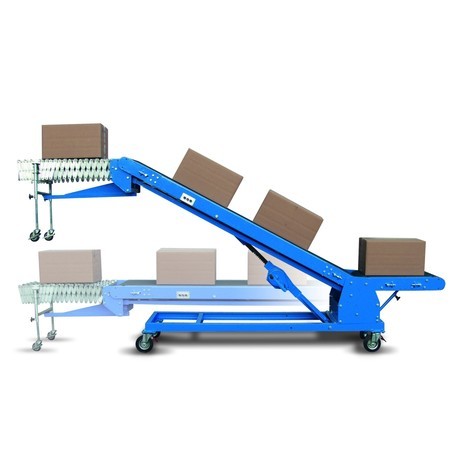

Gleitbandförderer

Bei Jungheinrich PROFISHOP kaufen Sie Gleitbandförderer mit bis zu 6 m Länge und mit bis zu 5.000 mm Breite. Die Bänder lassen sich als Einzelelemente zwischen verschiedenen Arbeitsstationen installieren oder auch zu komplexen Förderstraßen verbinden. Die Fördertechnik wird durch einen kraftvollen Elektro-Motor angetrieben, der je nach Ausführung Fördergeschwindigkeiten von 0,1 bis 1,5 m/s erreicht.

Die am Gleitbandförderer angebrachte Kopf-Spindel-Spannvorrichtung sorgt für eine kontinuierliche mechanische Spannung des Gurtbandes. Auf diese Weise hängt der Gurt auch bei schwereren Lasten nicht durch. Mit bei uns erhältlichen Förderbändern können Sie Stück- und Schüttgüter waagerecht, steigend oder fallend bewegen.

Röllchenbahnen

Mit Röllchenbahnen lassen sich leichte Güter und kleine Transportbehälter von A nach B bewegen. Der Transport des jeweiligen Stückguts erfolgt bei Röllchenbahnen mithilfe der Schwerkraft beziehungsweise unter Ausnutzung eines Gefälles von etwa 5 %, in einigen Fällen auch per Handbetrieb. Beide Varianten haben den Vorteil, dass kein zusätzlicher Antrieb für den Warentransport nötig ist.

Eine Verankerung der Stützen im bzw. am Boden ist üblicherweise nicht erforderlich. Das erlaubt Ihnen, Röllchenbahnen flexibel an den jeweiligen betrieblichen Bedarf anzupassen. Mit Durchgängen, Endanschlägen und Seitenführungen sowie mit Röllchenbahn-Kurven im Winkel von 45° bzw. 90° lassen sich Förderstrecken umfangreich erweitern: So bauen Sie passgenaue Transportbahnen mit verschiedenen Längen und Verläufen auf. Höhenverstellbare Dreibein-, Doppel- oder Scherenstützen sorgen jederzeit für eine ergonomische Arbeitshöhe.

Röllchenbahnen-Ausführung

Merkmale

Leicht-Röllchenbahnen

Merkmale

• Achsen sind beidseitig mit stabilen U-Profilen aus verzinktem Stahl eingefasst

• maximales Fördergewicht bis 35 kg

• inklusive Bahnverbinder: einfaches Koppeln der Elemente möglich

Scheren-Röllchenbahnen

Merkmale

• mobil einsetzbar, da mit vier Lenkrollen ausgestattet

• unkomplizierter Streckenaufbau

• lassen sich flexibel ausziehen und zusammenschieben

• mehrere Scheren-Röllchenbahnen können zu Packstraßen verbunden werden

Allseiten-Röllchenbahnen

Merkmale

• ideal als Verbindungsstücke an T-Kreuzungen oder Sortier- und Verteilstellen

• mit stabilem U-Profil-Rahmen versehen

• für Fördergewichte bis zu 30 kg

• zusätzlich durch Mittelstege abgestützt: gewährleistet sicheren Quertransport

• mit Kugellager-Laufrollen ausgestattet

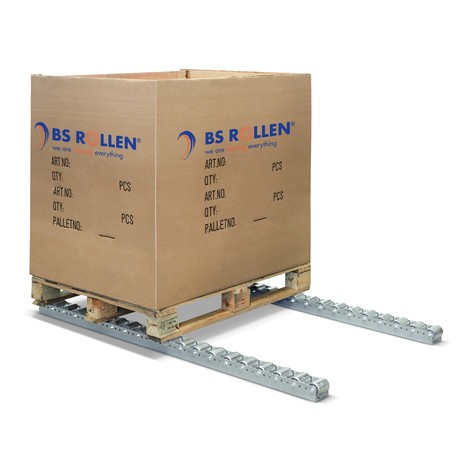

Rollenschienen

Rollenschienen lassen sich an verschiedenen Stellen der Intralogistik einsetzen, um Stückgut zuverlässig zu befördern: Die robuste Fördertechnik kann beispielsweise in Durchlaufregalen, für den Transport von Paletten oder als Universal-Rollenschienen verwendet werden. Um besonders schwere Güter sicher zu bewegen, lassen sich Rollenschienen auch direkt auf geeigneten Böden montieren. Sie sind sowohl für den Quer- als auch den Längstransport geeignet.

Die unterschiedlichen U-Profile sind aus korrosionsbeständigem Stahl gefertigt und gegenüber vielen chemischen Stoffen und Säuren beständig. Darüber hinaus sind sie besonders biege- und drehungsfest. Die wartungsfreien Rillenkugellager einiger Rollenschienen sorgen zudem für eine lange Nutzungsdauer der Fördertechnik. Bei uns kaufen Sie Rollenschienen in diesen Ausführungen:

Röllchen-U-Leisten-Typ

maximales Fördergewicht

Tragfähigkeit pro Rolle

Durchmesser Tragrolle

Achsabstand

RU-Normal

maximales Fördergewicht

25 kg

Tragfähigkeit pro Rolle

6 kg

Durchmesser Tragrolle

28 mm

Achsabstand

33 bis 100 mm

RU-Spurkranz

maximales Fördergewicht

25 kg

Tragfähigkeit pro Rolle

5 kg

Durchmesser Tragrolle

28 mm

Achsabstand

50 bis 100 mm

SF- Normal

maximales Fördergewicht

35 kg

Tragfähigkeit pro Rolle

12 kg

Durchmesser Tragrolle

30 mm

Achsabstand

33 bis 100 mm

SF-Spurkranz

maximales Fördergewicht

35 kg

Tragfähigkeit pro Rolle

12 kg

Durchmesser Tragrolle

30 mm

Achsabstand

50 bis 100 mm

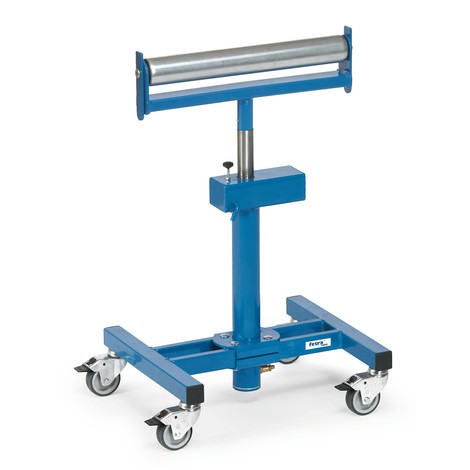

Rollenständer

Auf den praktischen Rollenständern lassen sich Stückgüter und auch Langgüter wie Bretter oder Leisten einem Arbeitsbereich auf einfache Weise zuführen. Die auch als Rollenbock bezeichneten Ständer können dazu an eine Werkbank oder einen Arbeitstisch angestellt werden: Die Höhe passen Sie durch wenige Handgriffe stufenlos an. Die blau oder schwarze Stahllackierung schützt die Rollenständer zudem vor Korrosion sowie Schlägen und Kratzern.

Dank ihres geringen Gewichts können Sie die Rollenständer flexibel zwischen Einsatzorten versetzen und dort positionieren, wo sie gebraucht werden. Sobald Sie die Gestelle nicht mehr benötigen, lassen sie sich platzsparend zusammenklappen und verstauen. Diese Rollenständer-Typen kaufen Sie bei Jungheinrich PROFISHOP:

Eigenschaften

Rollen-Typ

Tragfähigkeit

Rollenmaterial

Höhe

Breite

Ausstattungsdetails

Rollenständer mit zwei Füßen

Rollen-Typ

drei Kugelrollenleisten oder Kombination aus einer Kugel- und Tragrollenleiste

Tragfähigkeit

200 kg

Rollenmaterial

verzinkter Stahl

Höhe

700 bis 1200 mm

Breite

350 mm

Ausstattungsdetails

• stufenlos höhenverstellbar

• zusammenklappbar

• Rollenleisten sind flexibel austauschbar

• Niveauausgleich für unebenen Untergrund

Rollenständer mit Dreibock

Rollen-Typ

einfache Kugelleiste, Tragrolle oder Allseitenrolle sowie mit Tragrollen-V-Träger

Tragfähigkeit

100 kg

Rollenmaterial

• verzinkter Stahl

• Kunststoff

• abriebfestes Spezialgewebe

Höhe

630 bis 1100 mm

Breite

350 bis 600 mm

Ausstattungsdetails

• mit oder ohne seitlichen Anschlag

• stufenlos höhenverstellbar

• V-Träger verhindert Verrutschen

• zusammenklappbare Ausführungen

Kugel-Rollentische

Die robusten Kugel-Rollentische aus unserem Sortiment unterstützen Sie bei vielen unterschiedlichen Arbeiten im Versand- oder Kommissionierbereich. Kartons und Pakete, lose Waren oder andere Transportbehälter lassen sich leichtgängig auf den Rollen des Tisches befördern, sofern die Auflagefläche des Gegenstandes abgeflacht und stabil ist. Kugel-Rollentische setzen Sie je nach Bedarf als separate Arbeitsstationen oder als Dreh- und Verteilstationen zwischen unterschiedlicher Fördertechnik ein.

Die vier Millimeter dicke Tischplatte der Kugel-Rollentische fasst ein stabiler U-Profilrahmen ein. Verschweißte Flachstahlstreben verstärken zusätzlich die Stabilität. Damit die Kugelrollen auch Schwerlasten unbeschadet standhalten, sind die Rollen aus Edelstahl gefertigt und besonders langlebig.

Zu den Kugel-Rollentischen

4. FAQ zur Fördertechnik
