- Zum vertikalen Transport von Fässern mit Standard „Barrel“-Abmessungen
- Leichte Handhabung durch einfaches Ansetzen am aufrechtstehenden Fass
- Automatische Verriegelung beim Anheben
3 Arbeitstage
- Profilhebeklemme zum Anheben von Schienen und Trägerprofilen
- Einfach Handhabung
- Automatische federbelastete Verriegelung im geöffneten Zustand
3 Arbeitstage
- Hebegreifer für Bauteile mit runden Profilen
- Geeignet für viele Materialen, wie z. B. Stahl, Beton, Holz etc.
- Einfaches Ansetzen am Bauteil durch Verriegelungsmöglichkeit im geöffneten Zustand
3 Arbeitstage
- Zum horizontalen Transport von Rohrprofilen
- Materialschonender Transport durch Kunststoffschonbelag an den Kontaktflächen
- 2er-Set: ausschließlich für den paarweisen Einsatz vorgesehen
3 Arbeitstage
- Zum Transport von Stahlblechpaketen bzw. mehreren formschlüssig übereinanderliegenden Blechen
- Durch Höhenverstellung des Greifers einfache Einstellung auf die benötigte Blechpaketdicke
- 2er-Set: ausschließlich und mindestens für den paarweisen Einsatz vorgesehen
3 Arbeitstage
- Zum horizontalen Transport und Wenden in die Vertikale von einzelnen Blechen oder Trägerprofilen
- Verriegelung durch Federvorspannung
- Einfaches Öffnen durch Hebelmechanismus mit Greifring
3 Arbeitstage

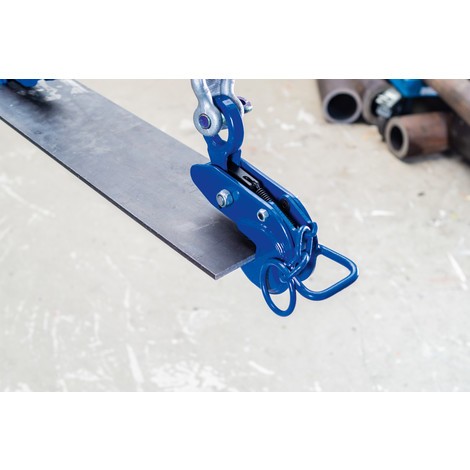

- Standardmodell zum horizontalen Transport von einzelnen Blechen
- 2er-Set: ausschließlich und mindestens für den paarweisen Einsatz vorgesehen
- Hinweis: Je nach Arbeitswinkel Lastreduzierung beachten
3 Arbeitstage
- Gelenktragering ermöglicht 360°-Hebe-, Wende- und Transportmanöver
- Für Bleche und Stahlplatten
- Klemmbreite: 0 mm bis 50 mm
3 Arbeitstage
- Dank besonders großem Greifbereich für die unterschiedlichsten Transportaufgaben geeignet
- Hohe Zeitersparnis beim Verladen und Heben von Gütern durch Wegfall des Einsatzes von Ketten, Seilen usw.
- Wird durch Klemmbacken- Federspannung auch im entlasteten Zustand am Transportgut festgehalten
5 Arbeitstage
- Dank besonders großem Greifbereich für die unterschiedlichsten Transportaufgaben im Stahl- und Apparatebau, beim Schweißen und Montieren von Werkstücken aller Art usw. geeignet
- Hohe Zeitersparnis beim Verladen und Heben von Gütern durch Wegfall des Einsatzes von Ketten, Seilen usw.
- Durch Klemmbacken-Federspannung wird Greifer am Transportgut auch im entlasteten Zustand festgehalten
5 Arbeitstage
- Eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang
- Zweisträngige Hebegeschirre nur für kleinformatige Bleche mit geringem Gewicht nutzbar
- Tragkraft: Je nach Variante 750 kg bis 9.000 kg
5 Arbeitstage
- Eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von Blechen und leicht durchhängenden Blechen
- Wird dank Sicherheitsarretierung mit Federvorspannung auch ohne Zugkraft sicher am Blech gehalten
- Handhebel dient dem Öffnen und Schließen der Klemmbacke und arretiert diese in geöffneter Stellung
5 Arbeitstage
- Rundmaterial und Rohre bis 600 mm Ø einfach und sicher greifen
- Mit Schutzbelag zum schonenden Fassen empfindlicher Materialien
- Greiferarme mit Gummiauflage ausgestattet
5 Arbeitstage
- Für alle parallelwandigen Güter verwendbar
- Serienmäßig mit auswechselbaren Hartgummi-Profilleisten ausgestattet
- Je nach Modell mit engem oder weitem Maul ausgestattet
5 Arbeitstage
- Nimmt bis 1,3 m breite Ballen aus Fadenwolle, Holzwolle, Stoff, Papier, Pressstroh sowie verschiedenartigen Spänen auf
- Bietet sicheren und grifffesten Transport
- Mit weichem Material polsterbare Greifarme für behutsame Beförderung von Verarbeitungsware
5 Arbeitstage
- Mit Schwenköse und 45°-Schwenkbügel
- Zur Handhabung von Platten in verschiedenen Winkeln
- Zum senkrechten Heben, 180°-Wenden und seitlichem Anschlagen
5 Arbeitstage
- Für den vertikalen Transport sowie dem Aufrichten und Wenden (bis zu 180°) von einzelnen Blechen und Stahlplatten
- Auch zur Beförderung von Stahlkonstruktionen, Profilen usw. geeignet
- Dank Sicherheitsarretierung mit Federvorspannung bleibt der aufgesetzte Greifer angeklemmt
5 Arbeitstage
- Neben dem Transport von Blechen auch zum Wenden von Stahl- und Schweißkonstruktionen ideal
- Mit kardanischer Aufhängung in unterschiedlichen Positionen am Blech anschlagbar
- Dank Schwenköse auch beim Schrägzug stets ausreichende Klemmkraft (z. B. beim Transport großformatiger Bleche mittels zweistrangigem Gehänge)
3 Arbeitstage
- Besteht aus 2 Hebeklemmen in Verbindung mit einem 2-strangigen Kettengehänge
- Speziell für den Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete geeignet
- In der Standardvariante für kleinformatige Bleche bestimmt
5 Arbeitstage
- Für den horizontalen Transport von Trägern, Blechen, Profilen usw. geeignet
- Annähernd vertikale Lage der Trägerflansche beim Trägertransport
- Sicherheitsarretierung mit Federspannung hält Greifer auch ohne Zugbelastung am Transportgut fest
5 Arbeitstage
- Planparallel anliegende Backen verteilen den Anpressdruck auf eine größere Fläche
- Hohe Griffsicherheit der Backen dank Bremsit®-Schutzbelag mit hohem Reibwert
- Neuer Belag einfach aufklebbar
5 Arbeitstage
- Für den einfachen und sicheren Transport von Eisenbahnschienen
- Auch Schienen mit ähnlichem Kopf zuverlässig aufnehmbar
- Sicherheitsarretierung vor der Güteraufnahme: Klemmbacke durch Sicherheitshebel festsetzen
5 Arbeitstage
- Vielseitig einsetzbar
- Mit schwenkbar gelagerter Palle für eine starke Klemmwirkung
- Wird mit Gewindespindel an der Ware angezogen
5 Arbeitstage
- Für den Einzeltransport von leichten und dünnen Blechen
- Federvorspannung verhindert unbeabsichtigtes Herausrutschen des Bleches
- Ergonomisch geformter Handgriff sorgt für optimalen Transport
5 Arbeitstage
So wählen Sie passende Hebeklemmen aus
Mit den Hebeklemmen aus unserem Sortiment heben, transportieren und wenden Sie per Kran verschiedene Lasten, die keine eigenen Anschlagpunkte mitbringen.
Je nach Ausführung der Klemmbacken unterstützen die Hebeklemmen aus unserem Sortiment Sie unter anderem beim Heben von Fässern, Blechen, Stahlplatten, Rohren und anderen Lasten mit Rundprofilen bis zu einer Materialhärte von 35 HRC.
1. Was ist eine Hebeklemme und wie funktioniert sie?
Hebeklemmen gehören zu den Lastaufnahmemitteln, und ihr Funktionsprinzip ist so einfach wie effektiv: Zwischen den Klemmbacken werden Lasten reib- oder formschlüssig und mit mechanischer Kraft festgeklemmt. Das erfolgt je nach Modell durch das Umlegen eines Handhebels oder automatisch beim Anheben.
Um hierfür die ausreichende Klemmwirkung zu erzielen, muss der Greifbereich der Hebeklemme zur Dicke des Blechs bzw. des Ladeguts passen. Eine Hebeklemme hebt auf diese Weise horizontal und je nach Eignung auch vertikal.
Bei Hebeklemmen ohne doppelte Greifbacken – etwa bei einer Hebeklemme für Platten aus Holz oder Rundrohre – wird die Last hingegen durch ein Unterfassen ohne Festklemmen fixiert und horizontal angehoben. Dafür sind in der Regel mindestens zwei an den Enden der Last angeordnete Hebeklemmen erforderlich.
2. Hebeklemmen passend zur Last auswählen
Bei Jungheinrich PROFISHOP kaufen Sie Hebeklemmen in verschiedenen Ausführungen, die sich jeweils für bestimmte Lasttypen eignen. Wichtig ist hierbei vor allem die Greifform der jeweiligen Hebeklemme, denn sie bestimmt wesentlich, welche Lasten damit aufgenommen werden können:
| Last | Ausführung |
|---|---|
| Bleche / Platten |
|
| Blechpakete |
|
| Fässer |
|
| Rohre / Rundmaterial |
|
| Kasten / Karton |
|
| Stahlprofile / Trägerprofile / Schienen |
|
| universal |
|
| Ballen (z.B. Holzwolle, Stoff) |
|
| Blöcke |
|
| Spundbohlen |
|
| Kabeltrommel |
|
| Coils |
|
3. Was ist beim Einsatz von Hebeklemmen zu beachten?
Hebeklemmen gehören als Zubehör zu den Lastaufnahmemitteln für Krane. Ihr Betrieb unterliegt daher mehreren Vorschriften, unter anderem der Maschinenrichtlinie 2006/42 EG, der BGR 500 und der DIN 15003 für Hebezeuge. Für einen sicheren Einsatz und Betrieb der Hebeklemmen sollten Sie die folgenden Punkte beachten:
| Transportrichtung | Was ist zu beachten? |
|---|---|
| vertikal |
|
| horizontal |
|
Zusätzlich sind diese Sicherheitsvorkehrungen beim Einsatz von Hebeklemmen zu treffen:
- Je nach Einsatz und Hebewinkel kann die maximale Tragfähigkeit einer Hebeklemme unterschiedlich ausfallen. Die Details zur Tragfähigkeit des Modells unter verschiedenen Einsatzbedingungen ist vor dem Einsatz der Betriebsanleitung zu entnehmen.
- Hebeklemmen müssen vor jedem Einsatz einer Sichtprüfung unterzogen werden. Dabei ist darauf zu achten, dass die Beschriftungen zur Tragfähigkeit, des Greifbereichs und weitere Informationen des Typenschilds vollständig und lesbar sind. Andernfalls darf die Klemme nicht eingesetzt werden.
- Defekte Hebeklemmen oder solche, die äußerliche Schäden (Risse, Korrosion, Verformungen) aufweisen, dürfen nicht eingesetzt werden.
- Hebeklemmen unterliegen einer jährlichen Prüfpflicht, die vorschriftsmäßig durchgeführt und dokumentiert werden muss. Weiterführende Informationen lesen Sie in unserem Ratgeber „Prüfung von Anschlagmitteln – gut informiert mit unserer Checkliste“.
Weitere Stapler-Anbaugeräte zum Heben von Lasten
5. FAQ zu Hebeklammern
Abhängig von der Ausführung der Hebeklemme lassen sich mit dem Lastaufnahmemittel diese Lasten heben:
- Platten aus Holz, Beton, Edelstahl, Aluminium, Kunststoff oder Glas
- Bleche in verschiedenen Stärken und Größen sowie Blechpakete
- Fässer aus Kunststoff oder Stahl
- Kabeltrommeln
- Schienen, Träger und Profile
- Rohre, Röhren und Stangen sowie Rundmaterial
- Spundbohlen
- Ballen und Blöcke
- Kästen und Kartons
- Coils
Es gibt verschiedene Hebeklemmen-Typen für unterschiedliche Einsatzzwecke, etwa für Bleche und Stahlplatten, für Fässer, für Schienen und Trägerprofile, aber auch Rundmaterialgreifer für Rohre und Bauteile mit Rundprofil, Ballengreifer und Blockgreifer und viele weitere Typen.
Bei horizontalen Hebeklemmen müssen mindestens zwei identische Hebeklemmen paarweise eingesetzt werden. Bei dünnen und sehr flexiblen Blechen sollten verriegelbare Hebeklemmen zum Einsatz kommen. Die paarweisen Hebeklemmen müssen beim Blechtransport immer mittig angesetzt werden, um ein Durchbiegen der Last zu vermeiden. Zusätzlich ist darauf zu achten, dass der Greifbereich der Hebeklemme zur Dicke des Materials passt, um eine ausreichende Klemmwirkung zu erzielen. Bei Lasten ohne doppelte Greifbacken wird die Last durch Unterfassen ohne Festklemmen fixiert.
- BGR 500
- Maschinenrichtlinie 2006/42 EG
- DIN EN 13155 Krane – Sicherheit – Lose Lastaufnahmemittel
- DIN EN ISO 12100 Sicherheit von Maschinen Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung (ISO12100:2010)
- DIN 15003 Hebezeuge – Lastaufnahmeeinrichtungen, Lasten und Kräfte – Begriffe
- DGUV Regel 100-500 Betreiben von Lastaufnahmeeinrichtungen im Hebezeugbetrieb
- DIN 15026 Hebezeuge – Kennzeichnung von Gefahrstellen
