Doppelrollen

Doppelrollen bestehen aus zwei parallel angeordneten Rädern auf einer gemeinsamen Achse. Diese Bauweise ermöglicht es, schwere Lasten gleichmäßig auf eine größere Aufstandsfläche zu verteilen. Dadurch erhöht sich die Belastbarkeit, während sich gleichzeitig die Beanspruchung des Bodens reduziert.

Bei Jungheinrich PROFISHOP finden Sie die Zwillingsrollen in verschiedenen Ausführungen: mit diversen Laufbelägen für unterschiedliche Bodenanforderungen, unterschiedlichen Abmessungen sowie Tragfähigkeiten bis 4000 kg. Wir führen die Doppelrollen als Bock- oder Lenkrollen mit oder ohne Bremse. Je nach Rollentyp und Ausführung können diese über eine Anschraubplatte oder per Rückenloch montiert werden.

1. Diese Vorteile bieten Ihnen Doppelrollen

• Erhöhte Tragfähigkeit: Die Zwillingsrollen tragen mehr Last als vergleichbare Einzelrollen. Vor allem für die Anwendung als Apparaterollen oder für Kleingeräte sind sie daher belastbarer als andere Transportrollen in ähnlicher Größe und Ausstattung.
• Optimale Lastverteilung: Das Lastgewicht wird gleichmäßig auf jede Doppelrolle verteilt, sodass eine größere Aufstandsfläche entsteht. Das bietet gleich mehrere Vorteile. Zum einen sorgen die Doppelrollen für mehr Standsicherheit – insbesondere bei seitlichen Belastungen oder auf unebenem Untergrund. Zusätzlich wird der Bodendruck erheblich verringert. Empfindliche Böden werden durch die reduzierte Flächenpressung geschont. Die Lastverteilung auf zwei Rollen reduziert zudem die Abnutzung der Laufflächen.
• Verbesserte Laufruhe: Der parallele Radaufbau sorgt für einen ruhigen, gleichmäßigen Lauf und minimiert Vibrationen beim Transport.

2. Zwillingsrollen als Bock- oder Lenkrollen kaufen

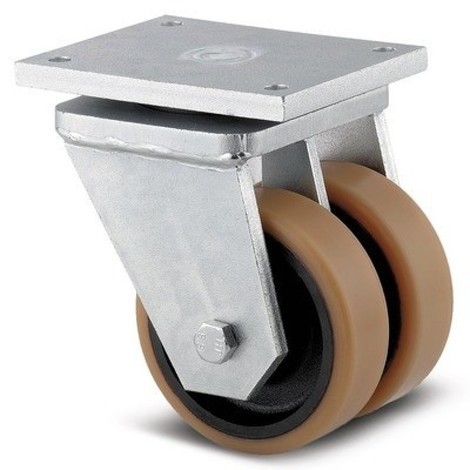

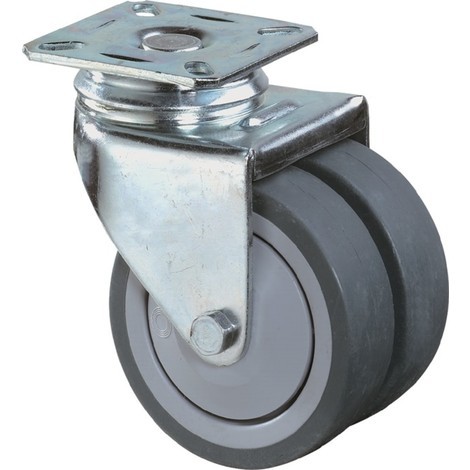

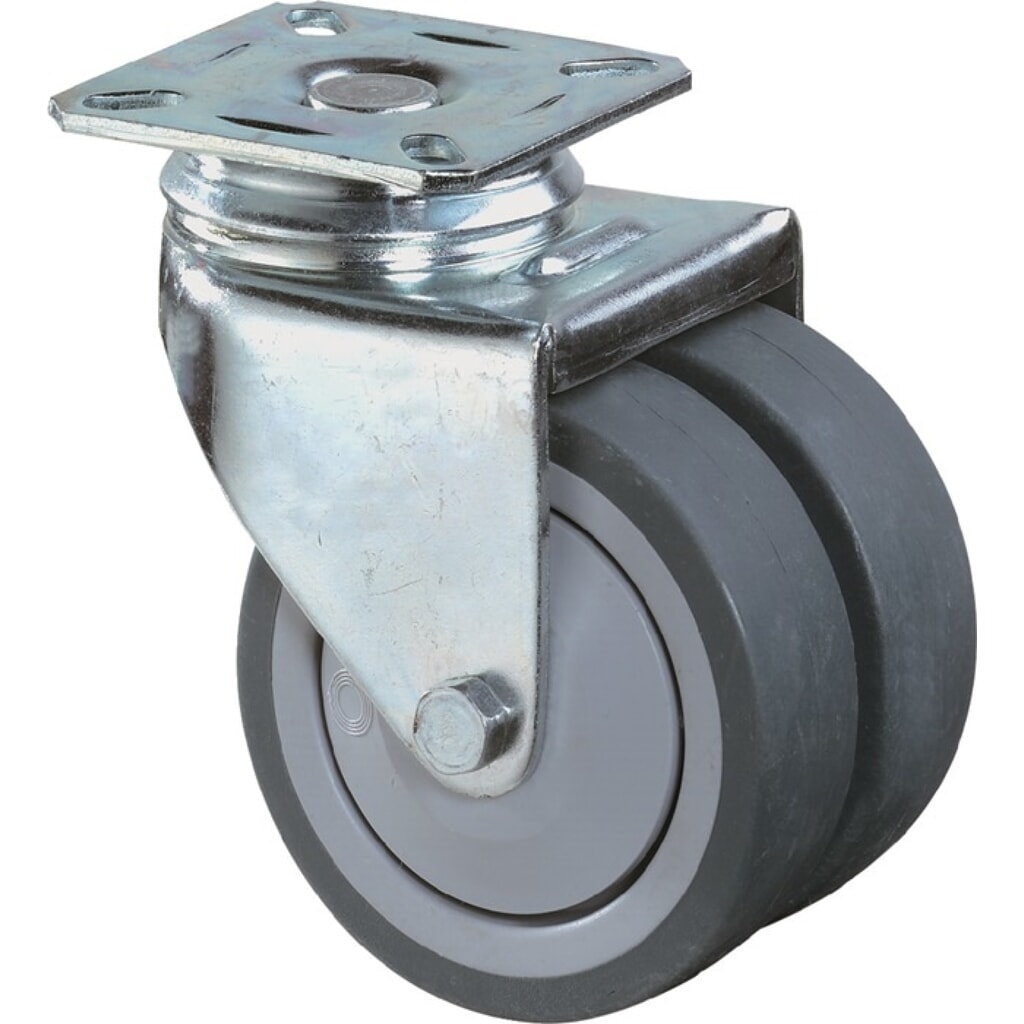

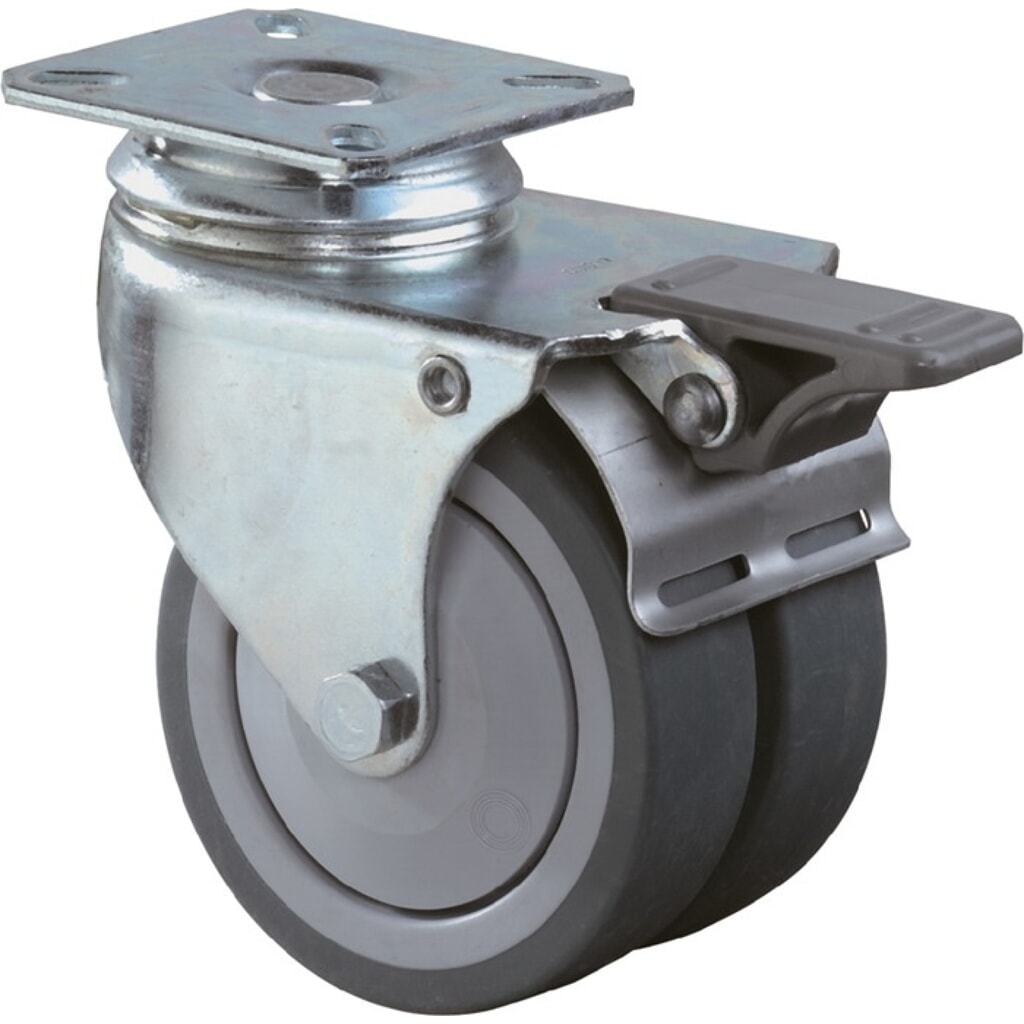

Die Doppelrollen sind bei uns in der Ausführung als Bockrollen oder Lenkrollen erhältlich. Je nach Anwendung und Anzahl kombinieren Sie die Rollentypen.

3. Doppelrollen mit ausreichender Tragfähigkeit kaufen

Die Tragfähigkeit definiert die maximal zulässige statische Belastung pro Doppelrolle. In unserem Sortiment finden Sie Ausführungen, die Tragkräfte bis 100 kg bieten.

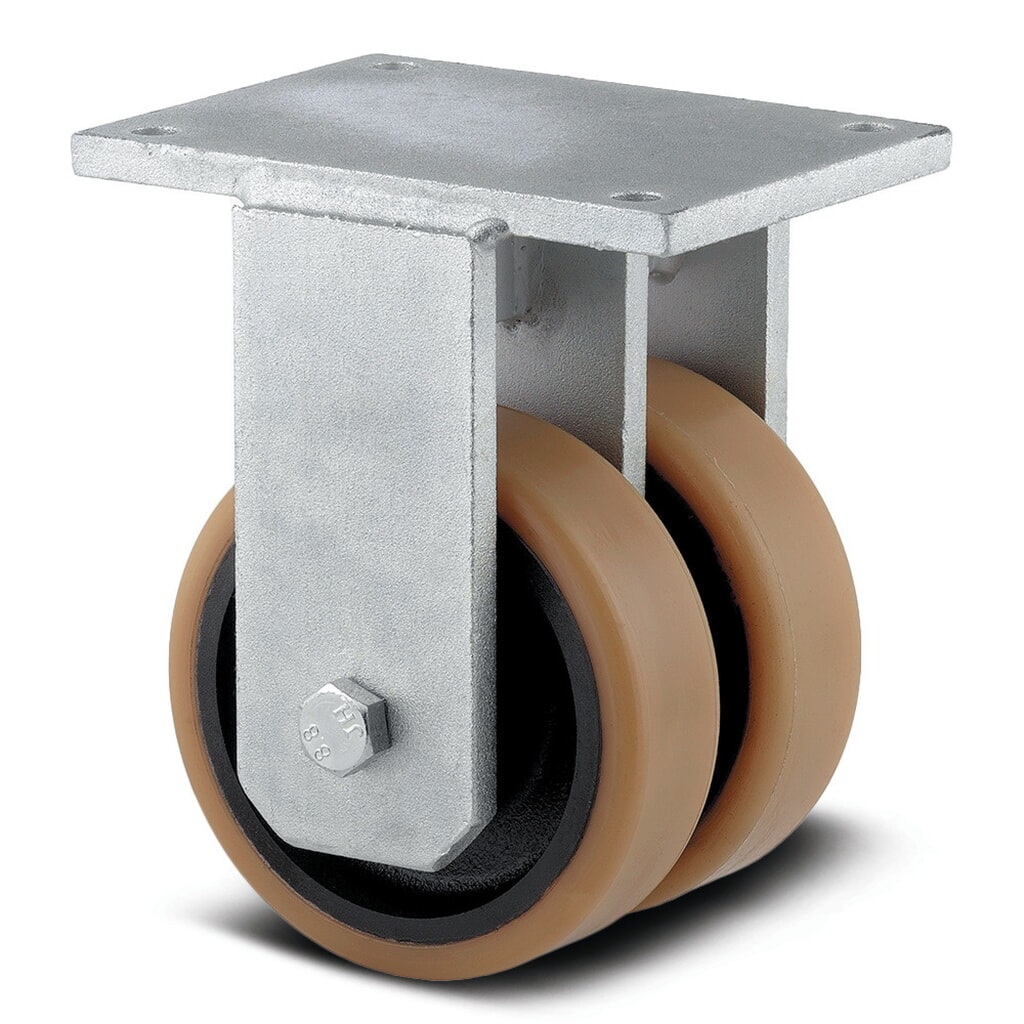

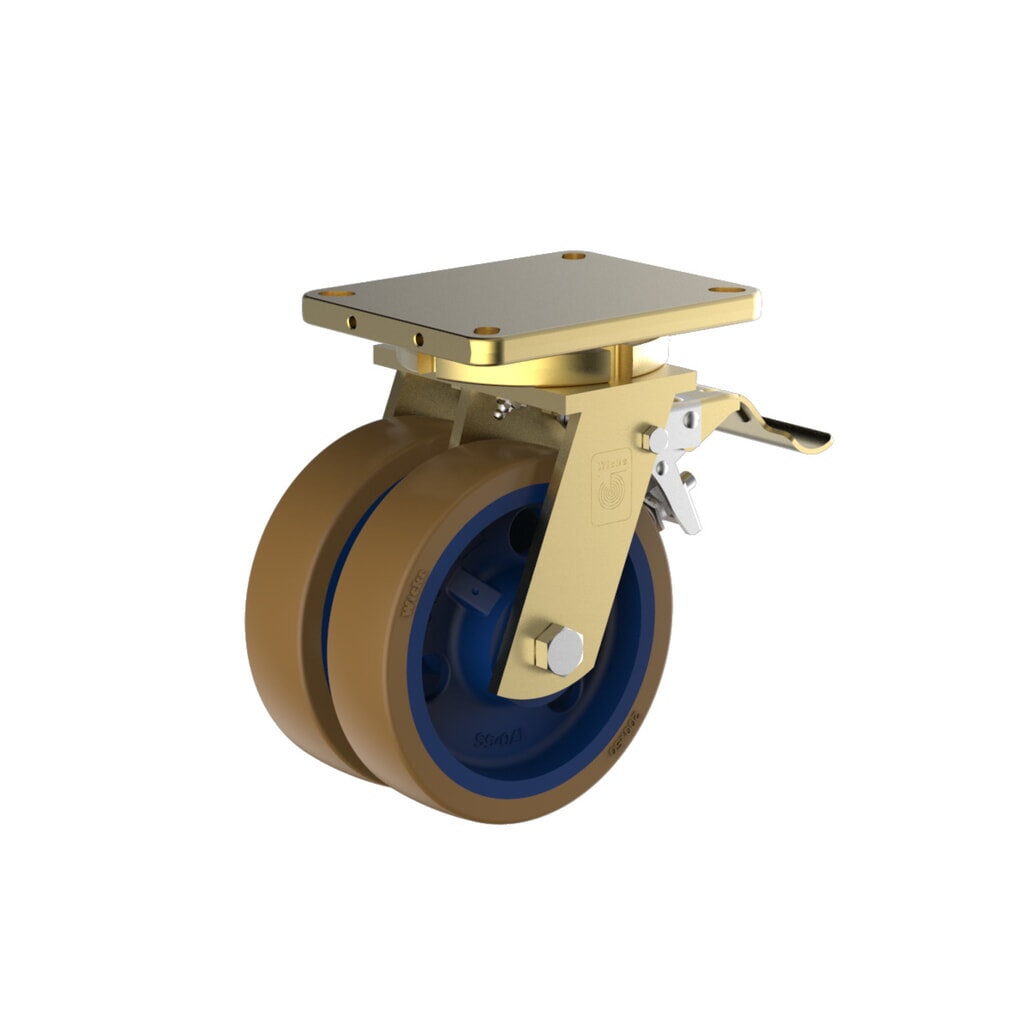

Darüber hinaus führen wir auch Schwerlast-Doppelrollen mit einer Belastbarkeit von 1320 kg bis 4000 kg (je nach Modell). Diese Zwillingsrollen setzen Sie vielseitig für ein breites Spektrum industrieller Transportaufgaben ein.

4. Anschraubplatte oder Rückenloch: Montage-Art der Doppelrollen berücksichtigen

Die Montage-Art bestimmt, wie Sie die Doppelrolle an Ihrem Transportgerät befestigen. Beide Systeme unterscheiden sich grundlegend in ihrer Konstruktion und eignen sich für unterschiedliche Einsatzszenarien.

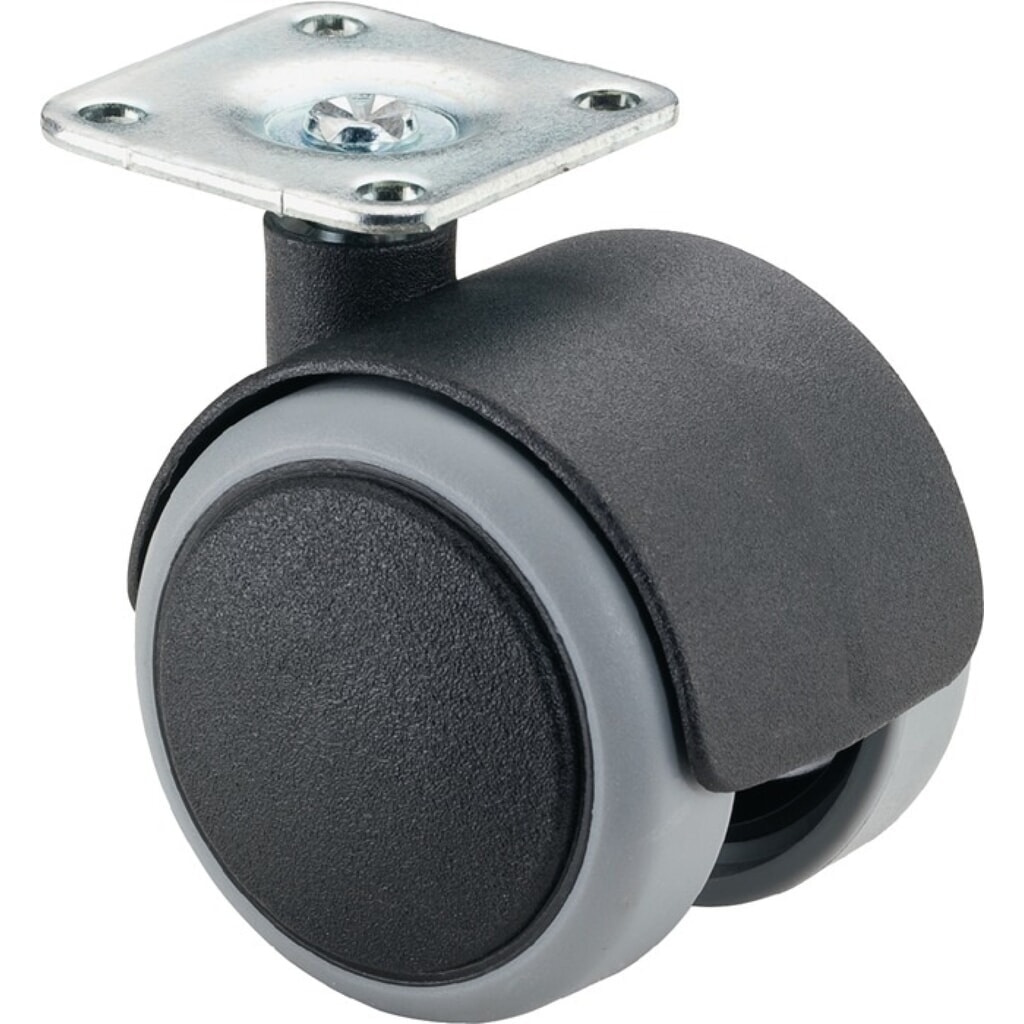

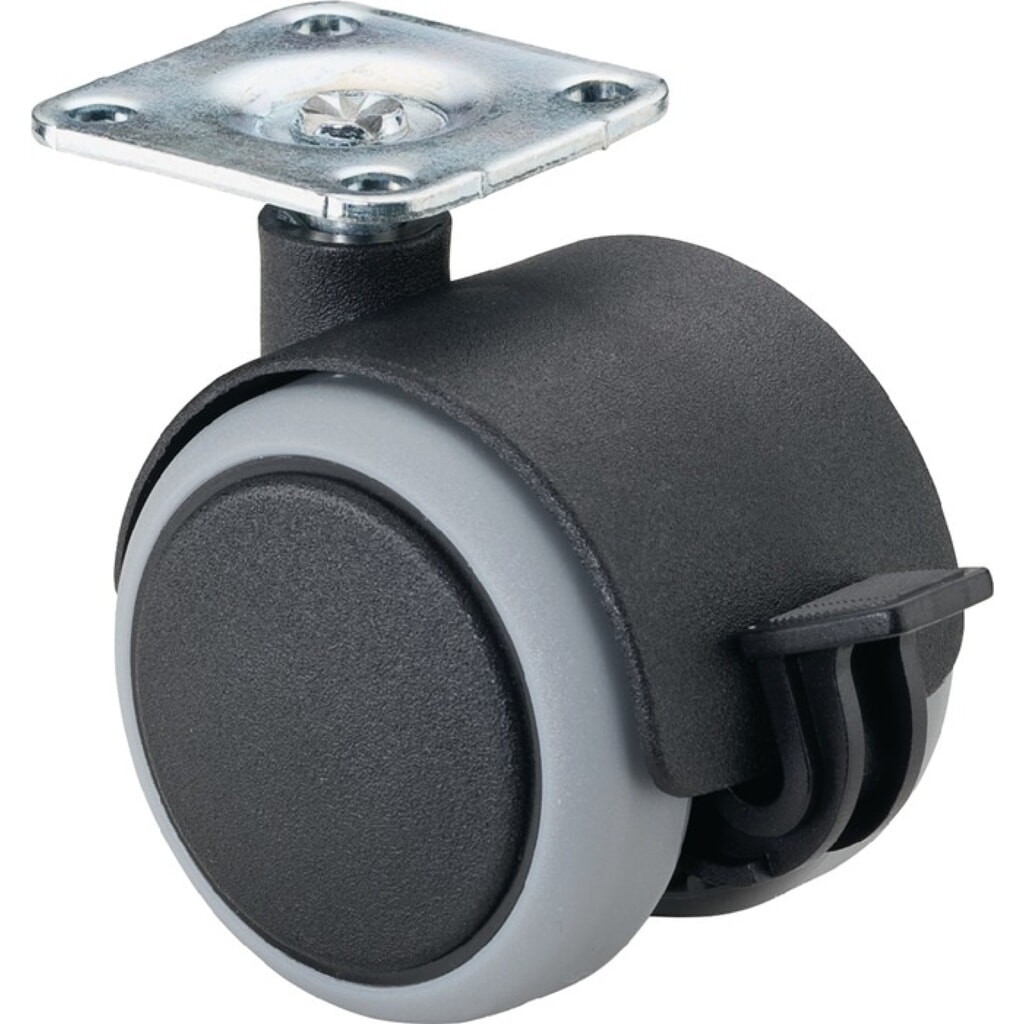

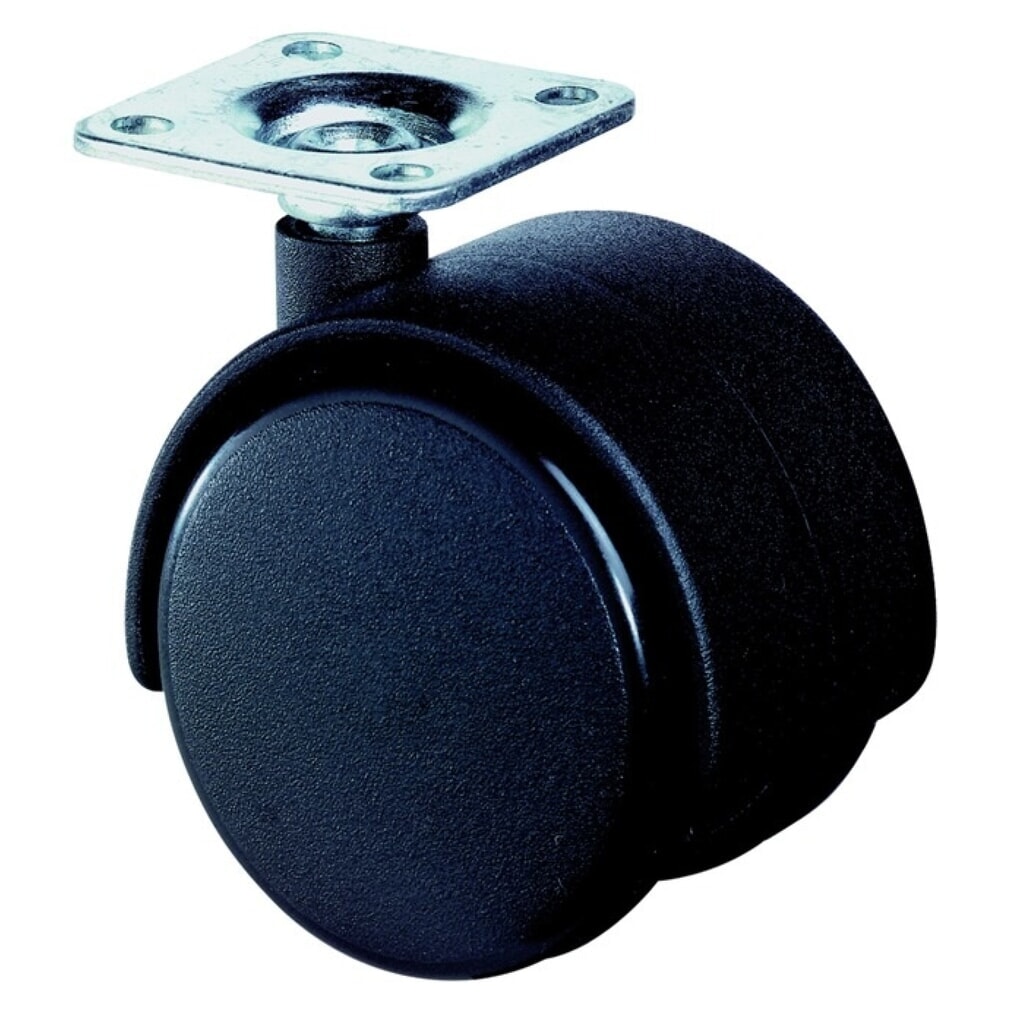

Montage der Doppelrolle über Anschraubplatte

Die Anschraubplatte wird mit vier Schrauben an die Achse des Transportgeräts geschraubt.

Das macht die Doppelrollen universell einsetzbar: Sie passen auf nahezu jede ebene Fläche und können bei verschiedenen Transportgeräten einfach nachgerüstet werden. Durch die 4-Punkt-Befestigung wird eine hohe Stabilität erreicht, und die große Auflagefläche verteilt die Lasten besser. Damit sind Doppelrollen mit Anschraubplatte insgesamt belastbarer.

Die Montage-Art benötigt jedoch mehr Bauraum in der Höhe und erfordert eine ebene Montagefläche, deren Schraubaufnahmen zur Anschraubplatte passen.

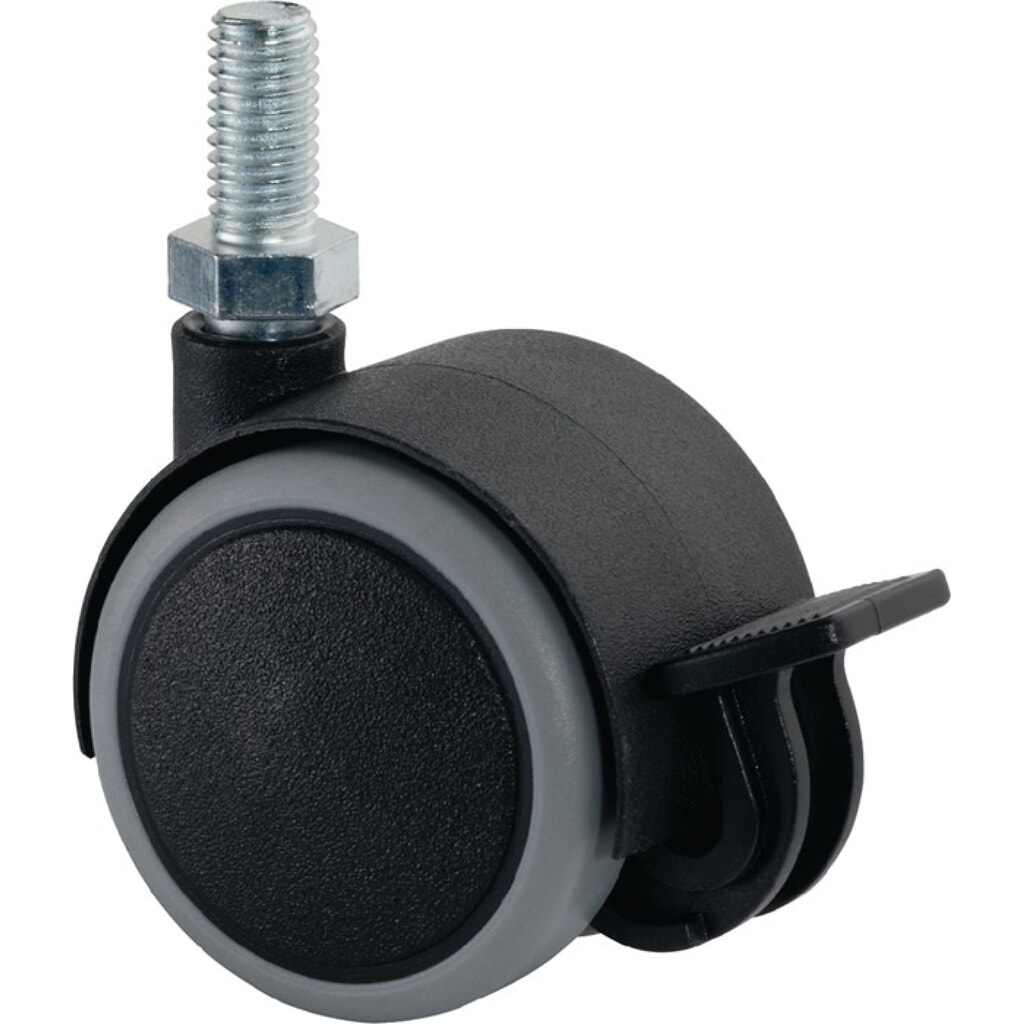

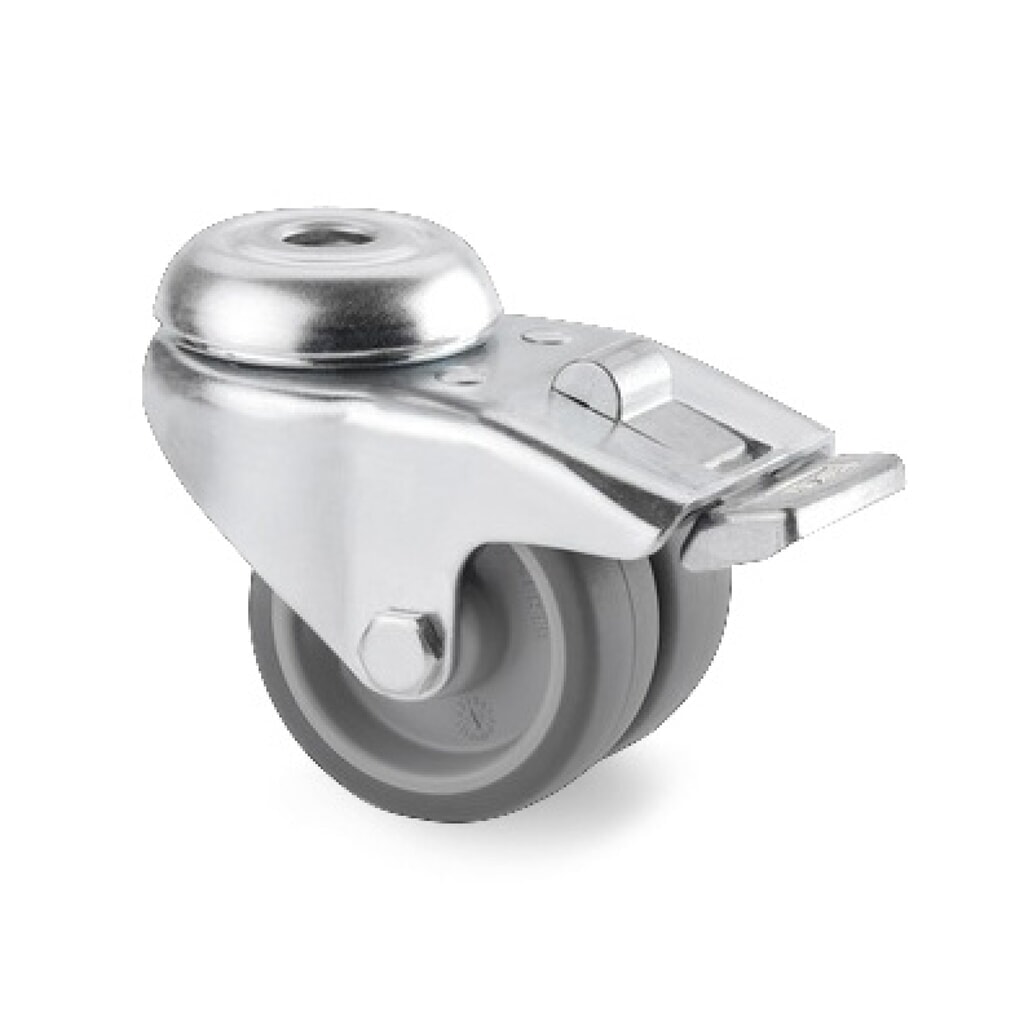

Montage über Rückenloch

Der Gewindebolzen der Doppelrollen wird in die Aufnahme des Transportgeräts eingeschraubt.

Die kompakte, platzsparende Bauweise bietet so eine geringe Bauhöhe. Die Konstruktion mit Gewindebolzen ermöglicht eine schnelle Montage oder Demontage.

Die Montage über ein Rückenloch setzt werksseitig eine vorbereitete Gewindeaufnahme voraus; die Nachrüstung dieser Doppelrollen ist so etwas aufwendiger. Insgesamt verfügen Doppelrollen mit Rückenloch über eine höhere Punktbelastung und bieten daher nur Tragfähigkeiten bis 100 kg.

5. Den Laufbelag passend zu den Umgebungsbedingungen auswählen

Der Laufbelag der Doppelrollen hat maßgeblichen Einfluss auf das Verschleißverhalten, den Rollwiderstand, die Geräuschemission und die Bodenverträglichkeit der jeweiligen Doppelrolle.

Bei uns wählen Sie aus den folgenden Laufbelag-Materialien für die Zwillingsrollen:

6. Abmessungen der Doppelrollen berücksichtigen

Um das gewünschte Fahrverhalten und den optimalen Rollwiderstand zu erreichen, sind Radbreite und Raddurchmesser der Doppelrollen entscheidend.

Raddurchmesser der Doppelrolle

• Klein (50–125 mm): Doppelrollen mit Durchmessern zwischen 50 und 125 mm ermöglichen kompaktere Konstruktionshöhen, was in engen Räumen und bei niedrigen Unterfahrhöhen vorteilhaft ist. Allerdings erhöhen kleine Zwillingsrollen die Flächenpressung und den Rollwiderstand, sodass höhere Anfahrkräfte erforderlich sind. Bei elastischen Laufbelägen führt das ggf. zu verstärktem Verschleiß und Wärmeentwicklung.
• Groß (200–300 mm): Doppelrollen mit Durchmessern zwischen 200 mm und 300 mm reduzieren den Rollwiderstand, da bei gleicher Last und Geschwindigkeit weniger Verformungsarbeit im Laufbelag geleistet werden muss. Dies führt zu deutlich geringeren Anfahrkräften und reduziert die thermische Belastung des Laufbelags bei längeren Fahrtstrecken. Zudem erleichtern große Durchmesser bei Zwillingsrollen das Überfahren von Hindernissen wie Dehnungsfugen oder Kabelkanälen. Ein weiterer Vorteil großer Raddurchmesser liegt in der vergrößerten Aufstandsfläche, die die Flächenpressung auf den Untergrund verringert und damit bodenschonender wirkt – besonders relevant bei beschichteten Industrieböden oder Epoxidharzoberflächen.

Radbreite

Die Radbreite beeinflusst vor allem die Spurstabilität und die Lastverteilung.

Je breiter die Doppelrollen, desto besser verteilt sich die Last über eine größere Kontaktfläche und reduziert damit die punktuelle Beanspruchung von Boden und Laufbelag. Zudem erhöhen breite Doppelrollen die Kippstabilität des Transportgeräts, was beim Transport von hoch aufragenden Gütern sicherheitsrelevant ist.
