Hubtische

Mithilfe eines Hubtischs heben Sie palettierte oder einzelne Güter auf eine ergonomische Arbeitshöhe oder auch zu höher gelegenen Lagerebenen. Hubtischwagen ermöglichen es zudem, Lasten über kurze Strecken zu verfahren. Mit unserem Kaufratgeber wählen Sie das passende Produkt für Ihren Bedarf aus.

1. Ein Hubtisch lässt sich vielseitig im Betrieb einsetzen

Ein Hubtisch kann ein unverzichtbares Hilfsmittel im Lager, in der Intralogistik sowie an Fertigungsanlagen und in Verkaufsbereichen sein. Mit einem Hubarbeitstisch lassen sich Güter auf oder in verschiedenen Lastträgern wie zum Beispiel Paletten, Umverpackungen oder Palettenboxen sowie auch einzeln heben und absenken – in eine ergonomische Arbeitshöhe, die ein rückenschonendes Arbeiten ermöglicht.

Dazu sind die Hilfsmittel als stationäre Scherenhubtische oder verfahrbare Scheren-Hubtischwagen erhältlich, die je nach Modell manuell, elektrisch oder mit Druckluft angehoben werden können. Die Einsatzmöglichkeiten eines Hubtischs im Überblick:

2. Hubtisch kaufen: Unsere Modelle im Detail

Die Hubtische und Hubtischwagen aus unserem Sortiment entsprechen allen geforderten Sicherheitsstandards und sind nach DIN EN 1570 des Europäischen Komitees für Normung (CEN) geprüft und zertifiziert. Die Geräte sind ausschließlich aus hochwertigen Materialien wie z. B. pulverbeschichtetem Profilstahl, Edelstahl oder massivem Bau- oder Werkzeugstahl (ST52 oder ST37) gefertigt und hochwertig verarbeitet. Damit ist jeder BARTH-Hubtisch, Ameise® Hubtisch oder ein Modell von EdmoLift® ein zuverlässiges und sicheres Arbeitsgerät mit einer langen Lebensdauer.

Scherenhubtische

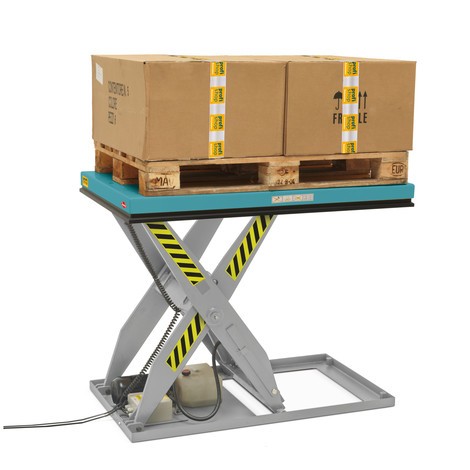

Die bei uns erhältlichen, stationären Scherenhubtische ermöglichen es Ihnen, Lasten in große Höhen (modellabhängig) zu heben oder aus diesen abzusenken. Dazu ist die Hubtisch-Plattform jeweils auf mindestens zwei scherenartig angeordneten Trägern montiert, die auf den Untergrund geschraubt oder auch in Gruben installiert werden können. Die Scherenhubtische sind in unterschiedlichen Bautypen verfügbar, die auf spezifische Einsatzbereiche abgestimmt sind und können mit Zubehör für Scherenhubtische erweitert werden:

Art des Scherenhubtisches	Merkmale	Leistung
Flach-Scherenhubtisch	geschlossene sowie U- oder E-förmige Lastplattform separates Bedienteil verfügbar optionale Ausstattung mit hydraulischer Fußschutz-Kontaktleiste diverse Farbausführungen verfügbar ideal als stationäre Arbeitstische einsetzbar	Hubhöhe bis 840 mm Hubtisch-Tragkraft zwischen 600 kg und 1500 kg Hubgeschwindigkeit maximal 42 mm/s Absenkgeschwindigkeit maximal 84 mm/s
Einfach-Scherenhubtisch	geschlossene Plattform stufenlos höhenverstellbarer elektro-hydraulischer Hubantrieb CEE-Stecker und bis zu 3 m langes Anschlusskabel inklusive als stationärer Arbeitstisch, Waren- oder Materiallift einsetzbar	Hubhöhe bis 1880 mm Tragfähigkeit zwischen 500 kg und 3000 kg Hubgeschwindigkeit maximal 69 mm/s Absenkgeschwindigkeit maximal 150 mm/s
Doppel-Scherenhubtisch	geschlossene Plattform sehr robuste Bauweise schlag- und kratzfest elektro-hydraulischer Hubantrieb selbstschmierend und wartungsfrei für intensive Lift- und Verladearbeiten in Industrie und Baubereichen geeignet	Hubhöhe bis 2700 mm Hubtisch-Tragkraft zwischen 200 kg und 3000 kg Hubgeschwindigkeit maximal 98 mm/s Absenkgeschwindigkeit maximal 150 mm/s
Neigehubtische	Kombination aus Hubtisch und Neigegerät wählbarer Neigungswinkel zwischen 0° und 40° Plattform in U-Form oder mit Winkel niedrige Bauhöhe von nur 190 mm für ergonomischen Zugriff optimal zum Be- und Entladen von Transportwagen und Routenzügen zur erleichterten Entnahme von Bauteilen an Fertigungsstraßen	Hubhöhe bis 850 mm Tragfähigkeit zwischen 750 kg und 1500 kg
Palettenpositionierer	runde, um 360°-drehbare Plattform mit Kugellager automatischer Niveauausgleich für ergonomische Arbeitshöhe automatische Gewichtsanpassung Druckluftsystem mit wasserdichter Luftfederung wartungsarm zum Ausrichten von Paletten in ergonomischer Arbeitshöhe ideal in Kombination mit automatisierten Förderbändern in Versandabteilungen oder Fertigungsstraßen zu nutzen	Hubhöhe bis 780 mm Tragfähigkeit zwischen 1400 kg und 2000 kg

Scheren-Hubtischwagen

Scheren-Hubtischwagen sind ideale Hilfsmittel, um Waren, Werkzeuge oder Fertigungsteile an den Einsatzort zu verfahren und zum Kommissionieren auf eine ergonomisch korrekte Arbeitshöhe zu heben oder zu senken. Das kann je nach Modell mit Spindel, manuell über einen Fußhebel oder elektrisch erfolgen. Für einen einfachen Transport ist jeder Hubtisch kompakt gebaut und mit kleineren Plattformen ausgestattet als ein stationärer Scherenhubtisch.

Verfahren wird ein Hubtischwagen über ergonomische Schiebebügel (je nach Modell fest oder klappbar) und auf leichtgängigen Rollen aus TPU oder Polyurethan. Am Einsatzort lassen sich die Geräte mit Feststellbremsen sicher arretieren. Den verfahrbaren Hubtisch kaufen Sie bei uns in diesen Varianten:

Art des Scheren-Hubtischwagens	Merkmale	Leistung
Manuelle Scheren-Hubtischwagen	Hubantrieb über hydraulisches Pedal oder Spindelantrieb mit Einfach-, Doppel- oder Tandemschere erhältlich optimal als Waren- oder Materiallift verwendbar als stationärer Arbeitstisch einsetzbar Einsatz auch als Kommissionierer möglich	Hubhöhe bis 2000 mm Tragfähigkeit zwischen 150 kg und 1000 kg
Elektrische Scheren-Hubtischwagen	Hubantrieb erfolgt elektro-hydraulisch mit Einfach- oder Doppelschere erhältlich optimal als Kommissionierer für die Bestückung von Fertigungsstrecken oder Förderstrecken	Hubhöhe bis 1300 mm Hubtisch-Tragkraft zwischen 350 kg und 500 kg Hubgeschwindigkeit maximal 110 mm/s Absenkgeschwindigkeit maximal 100 mm/s
Edelstahl-Scheren-Hubtischwagen	Hubantrieb über hydraulisches Pedal und Handhebel korrosionsbeständig gegenüber vielen aggressiven Laugen, Säuren und Salzwasser verschiedene Plattformgrößen verfügbar Einsatz in feuchten oder korrosiven Innenbereichen bzw. der Witterung ausgesetzten Außenbereichen möglich optimal für die Verwendung in hygienesensiblen Bereichen (z. B. Lebensmittelhandwerk, Pharma-Betriebe)	Hubhöhe bis 990 mm Tragfähigkeit zwischen 150 kg und 500 kg

3. So wählen Sie einen passenden Hubtisch aus

In unserem Sortiment finden Sie eine große Auswahl an verschiedenen Hubtischen, die sich unter anderem in ihrem Hubbereich, ihrer Tragfähigkeit oder ihrer Nutzung unterscheiden. Damit Sie den für Ihren Bedarf geeigneten Hubtisch kaufen, sind einige wichtige Auswahlkriterien zu beachten:

• Welches Gewicht muss der Hubtisch tragen können?
• Welche Hubhöhe soll das Gerät erreichen können?
• Welche Abmaße hat das Produkt und welche Plattformgröße passt dazu?
• Wo wird der Hubtisch aufgestellt (Innen- oder Außenbereich)?
• Auf welche Weise wird der Hubarbeitstisch beladen?
• Soll der Hubtisch stationär oder mobil einsetzbar sein?
• Mit welchem Antrieb soll die Hubfunktion arbeiten?
• Sind bestimmte Sicherheitsfeatures für das Gerät gewünscht?

Tragfähigkeit

Um Waren und Güter auf einem Hubtisch sicher und stabil anheben und gegebenenfalls verfahren zu können, dürfen die Geräte ausschließlich mit der angegebenen Maximallast beladen werden. Für die Auswahl eines geeigneten Hubtischs sollten Sie daher die Spitzenlasten, die in Ihren Betriebsablauf anfallen, als Entscheidungsgrundlage heranziehen. Die bei uns verfügbaren Scheren-Hubtischwagen bieten hierzu modellabhängig eine maximale Tragfähigkeit von ca. 1000 kg. Die stationären Scherenhubtische aus unserem Sortiment bieten je nach Ausführung eine Tragfähigkeit bis zu 3000 kg und sind damit für den vertikalen Transport von Schwerlasten ideal.

Wichtig bei der Auswahl eines Hubtischs mit passender Tragkraft ist vor allem, wie das Gewicht auf der Plattform verteilt wird. So kann beispielsweise ein Hubtisch für die Werkstatt mit einer Tragfähigkeit von 1000 kg für ein Lastgewicht von 1000 kg nicht mehr ausreichend sein, wenn die Last nicht gleichmäßig auf der Plattform verteilt wird.

Das liegt im Zusammenspiel von Kraft- und Hebelarm begründet: Je nachdem, wo die Last auf der Plattform liegt, werden die Scheren des Hubtisches unterschiedlich stark belastet. Damit Schäden vermieden werden, gibt die DIN EN 1570-1 hierzu vor:

1. Wird die gesamte Plattform gleichmäßig belastet, reicht die herstellerseitig angegebene Tragkraft aus. Für eine maximale Beispiellast von 1000 kg ist also ein Hubtisch mit einer Tragkraft von 1000 kg die passende Wahl.
2. Wird die Last nur auf der halben Plattformlänge aufgeladen, muss das Gerät noch mindestens die Hälfte des Lastgewichts tragen können. Verfügt der Hubarbeitstisch also über eine Tragkraft von 1000 kg, darf nur noch ein Lastgewicht von maximal 500 kg über die halbe Plattformlänge aufgeladen werden. Umgekehrt bedeutet das: Soll ein Lastgewicht von 1000 kg über die halbe Plattformlänge geladen werden, ist der Kauf eines Modells mit einer Tragkraft von 2000 kg nötig.
3. Wird die Last nur auf der halben Plattformbreite aufgeladen, muss der Hubtisch noch mindestens ein Drittel des Lastgewichts tragen können. Verfügt das Modell über eine Tragfähigkeit von 1000 kg, darf auf der halben Plattformbreite also nur noch ein Lastgewicht von maximal 330 kg aufgeladen werden. Im Umkehrschluss bedeutet das: Sollen Lastgewichte von 1000 kg regelmäßig über die halbe Plattformbreite geladen werden, ist ein Hubtisch mit einer Tragkraft von 3000 kg statt nur 1000 kg die richtige Wahl.

Hubhöhe

Ob ein Hubtisch in der Werkstatt oder in der Fertigung gemäß seines geplanten Einsatzzwecks in Ihre Betriebsabläufe passt, hängt neben der Tragfähigkeit auch von der Hubhöhe ab.

Beladung

Um Waren oder Güter auf einen Hubtisch zu laden oder zu entladen, werden meist Flurförderzeuge wie Hubwagen, Hochhubwagen oder Gabelstapler eingesetzt. Je nach Lastgewicht, den örtlichen Begebenheiten und der Nutzung des Hubarbeitstisches sind dabei folgende Optionen möglich:

Mobile oder stationäre Nutzung

Ein Hubarbeitstisch kann je nach Bauart mobil oder stationär eingesetzt werden. Der wesentliche Unterschied bei den Varianten liegt hier in der Tragfähigkeit und den erreichbaren Hubhöhen: Mobile Scheren-Hubtischwagen verfügen über kleinere Plattformen und eine geringere Tragfähigkeit als stationäre Modelle. Meist erreichen sie auch nicht die gleichen Hubhöhen wie stationäre Hubtische. Sie lassen sich aber leichtgängig auf kurzen Strecken verfahren und bieten damit vielseitige Einsatzmöglichkeiten.

Ein stationärer Hubtisch lässt sich hingegen fest auf dem Untergrund oder auch in Gruben einbauen. Da diese Modelle hohe Tragkräfte und Hubhöhen erreichen, lassen sich schwere Lasten oder sogar Flurförderzeuge damit vertikal transportieren.

Hubtisch-Typ	Einsatzgebiete
mobil	als Rüst- und Werkzeugwagen in Werkstätten oder Montagebereichen als verfahrbarer Arbeitstisch als Bestückungshilfe an Maschinen oder Förderanlagen zum Warentransport in Versand- und Produktionsbereichen für Kommissionier- und Lagerarbeiten
stationär	an Förderbändern und Rollenbahnen in Produktionsstraßen an Verladestationen oder Laderampen in Lagern mit Lagerbühnen oder Zwischenebenen in Werkstätten oder Montagebereichen als Arbeitstisch

Hubfunktion

Bei Jungheinrich PROFISHOP kaufen Sie Hubtische, die über unterschiedliche Hubantriebe verfügen. Welcher Antrieb für Ihren Betrieb geeignet ist, richtet sich nach der Hubtisch-Tragkraft, den Aufgaben und dem Einsatzbereich des Hubtisches. Je nach Antriebssystem ergeben sich verschiedene Vor- und Nachteile für jede Hubfunktion:

Sicherheitsfeatures für sicheres Arbeiten

Jeder Hubtisch aus unserem Sortiment ist je nach Einsatzzweck und individueller Anforderungen mit diesen Sicherheitsfeatures gemäß DIN EN 1570 des Europäischen Komitees für Normung (CEN) ausgestattet:

4. FAQ zum Hubtisch
